3D varilna miza

Kraj izvora: Hebei

Garancija: 1 leto

Prilagojena podpora: OEM, ODM

Blagovna znamka: Storanska

Številka modela: 2005

Ime izdelka: 3D fleksibilni material za varjenje

Material: Lito železo/jeklo

Uporaba: Industrija

Toleranca velikosti por: ± 0,05 mm

površinsko obdelavo T: Površinsko nitriranje

Ravnanje: 0,02 mm/1000 mm

Ključnost ： RA1.6-RA3.2

Postopek: CNC obdelava

Vrsta: Oblikovanje stiskalnice

Potrdilo ： ISO9001: 2008

Podrobnosti o embalaži: Plywood Box 3D varilna miza z dodatki OEM HT300 Črni oksid zaključek 3D prilagodljiva varilna miza

Prodajne enote: Enotni izdelek

Velikost ene pakete: 100x100x20 cm

Enotna bruto teža: 5000 kg

Čas svinca

3D varilna miza

Platforma za 3D varjenje je napredna platforma za varjenje, platforma

in štiri strani so razporejene z luknjami 28, ki se uporabljajo za usklajevanje

3D prožna pritrdilna napeljava za hitro pozicioniranje in vpenjanje obdelovanca

to je treba variti. Prednosti 3D platforme za varjenje so visoka učinkovitost,

visoka natančnost in nizki stroški. Nabor 3D sistemov za varjenje lahko v bistvu

zadovolji vse dele za varjenje strank.

Komponente lahko opremite po izbiri naslednjega:

1, Orodja za podporo: kocka v obliki črke U, kocka v obliki črke L, podpora kot in kotni merilnik

2, rezervni deli za iskanje:

3, Orodja za vpenjanje in pritrditev

4, rezervni deli za zaklepanje delovnega dela

5, pomožna orodja

3D Tabela varjenja 1.2×2.4 1×2 1,5×3 2x4m imajo v mizi za lito železo in mizo

• - Dimensions:1000X1000mm-2000X4000mm
• - Pet delovnih površin je mogoče namestiti. Prav tako se lahko razširi na katero koli od svojih petih delovnih površin.
• - Njegov material je razdeljen na: jeklene varilne mize (Q345) in vlivanje varilnih tabel (HT300).
• - Njegov premer luknje je razdeljen na: serije D28 in serije D16.
• - Diagonalna mreža: D28 je 100*100 mm; D16 je 50*50 mm.

Podpora: Noge, jekleni okvir in hidravlična dvigala glede na zahtevo.

3D varilna platforma je univerzalna napeljava, zasnovana posebej za izdelavo varjenih izdelkov; Uporablja se za udobje, prilagodljivost in mnoge, ki se razlikujejo od tradicionalnih metod varjenja.

Tridimenzionalna kombinacija sistema luknje s prilagodljivo opremo za varjenje.

Tri dimenzije: predstavljajo tri smeri. Na splošno so napeljave vzdolžne in prečne brez navpičnih smeri. Platforma ima dve smeri, štiri robove pa lahko uporabite za navpično namestitev, pri čemer dosežete tridimenzionalno kombinacijo.

Sistem lukenj: Glavna značilnost te napeljave je, da od platforme do dodatkov obstajajo standardne luknje brez tradicionalnih niti ali T-rez. Skupaj s hitrimi zaklepnimi zatiči je mogoče narediti hitrejši in bolj priročen, pozicioniranje pa je mogoče doseči.

Kombinacija: Ker so vse pritrditve vnaprej narejene, jih je mogoče kombinirati in prilagoditi glede na potrebe izdelka.

Prilagodljivost: Z zgoraj omenjenimi funkcijami se lahko celoten niz opreme spremeni glede na spremembe izdelka. Nabor napeljav lahko ustreza potrebam več izdelkov ali več deset izdelkov, kar močno pospeši proces raziskav in razvoja izdelkov ter proizvodnje preskušanja, s čimer prihrani veliko delovne sile, materialnih virov in finančnih virov (okolju prijazni in nizkoogljični izdelki).

Varjenje: Ta izdelek je univerzalna napeljava, zasnovana posebej za proizvodnjo varjenih izdelkov; Uporablja se za udobje, prilagodljivost in mnoge, ki se razlikujejo od tradicionalnih metod varjenja.

Osnovne zahteve za temeljni premaz na 3D varilni platformi so: dobra oprijem na površino litanja, dobra zmogljivost proti rje, dobra oprijem na zgornji sloj barve ter enostavno konstrukcijo in skladiščenje.

Najboljše funkcije, ki jih je treba iskati v 3D varilni mizi

Pri izbiri 3D tabele varjenja je nujno upoštevati različne funkcije, ki znatno izboljšajo produktivnost in natančnost pri varilnih projektih. Kakovostna 3D tabela varjenja lahko vse spremeni pri doseganju optimalnih rezultatov. Tu so glavne funkcije, ki jih je treba iskati:

1. Robustna konstrukcija: Trdna 3D varilna miza je treba izdelati iz visokokakovostnih materialov, ki lahko vzdržijo težke obremenitve in strogosti varilnih procesov. Poiščite mize, zgrajene iz trpežnega jekla ali litega železa, kar zagotavlja dolgo življenjsko dobo in stabilnost.

2. Modularnost: Možnost prilagajanja in prilagajanja nastavitve je ključna. Modularna 3D varilna tabela omogoča integracijo različnih dodatkov in dodatkov, kar vam omogoča, da svoj delovni prostor prilagodite tako, da ustreza določenim projektom, ne glede na to, ali gre za majhne zapletene zasnove ali velike sklope.

3. Natančna obdelava: Da bi dosegli največjo natančnost, je treba površine in reže v 3D varilni tabeli natančno obdelovati. Poiščite mize, ki ponujajo mrežni vzorec z natančno razporejenimi luknjami in režami, ki olajšajo varno vpenjanje in pozicioniranje obdelovancev.

4. Vsestranske možnosti vpenjanja: Učinkovite rešitve vpenjanja so ključne za zagotavljanje stabilnosti med postopkom varjenja. Kakovostna 3D varilna tabela bi morala zagotoviti različne pritrdilne točke in spone, kar omogoča prožne konfiguracije in varno zadrževanje različnih oblik in velikosti materialov.

5. Združljivost z napeljavami: Prepričajte se, da je 3D tabela varjenja, ki jo izberete, združljiva z različnimi sistemi za pritrditev. Ta združljivost bo izboljšala vašo sposobnost, da hitro in učinkovito ustvarite nastavitve po meri, s čimer boste prihranili čas in povečali produktivnost.

6. Površinska obdelava: Površina, ki se upira kontaminaciji in obrabi, je ključnega pomena v varilnem okolju. Poiščite mize s protiprostornimi premazami ali zaključki, ki pomagajo vzdrževati čisto delovno površino in podaljšajo življenjsko dobo mize.

Prednosti uporabe 3D tabele varjenja za natančno delo

V svetu izdelave kovin je doseganje natančnosti in natančnosti najpomembnejše za uspešne projekte. Eno najučinkovitejših orodij, ki so na voljo za varilce, je tabela natančnega 3D varjenja. Ta bistvena oprema ne samo poveča produktivnost, ampak tudi znatno izboljša kakovost končnega dela.

Natančna 3D varilna tabela je zasnovana z robustnim okvirom, ki omogoča prilagodljive nastavitve, prilagojene posebnim zahtevam vsakega projekta. Površina je običajno narejena iz kakovostnih materialov, ki zagotavljajo trajnost in stabilnost med varilnimi operacijami. Ta stabilnost lahko prepreči, da bi se obdelali kovinski deli, ki se delajo, kar je ključnega pomena za ohranjanje visokih natančnosti.

Druga pomembna prednost uporabe natančne 3D varilne tabele so napredni džigi in napeljave, ki jih lahko sprejme. Mnoge od teh tabel so opremljene s T-režami ali luknjami, ki omogočajo varilcem, da varno pritrdijo komponente. Ta funkcija je bistvenega pomena za večdimenzionalne projekte, kjer je ohranjanje pravilne konfiguracije ključnega pomena. Posledično se tveganje za neskladje in napake močno zmanjša, kar omogoča čiste in natančne zvare.

Poleg tega lahko uporaba natančne 3D varilne tabele poenostavi delovni potek in zmanjša čas, porabljen za vsak projekt. Z zagotavljanjem določenega delovnega prostora, ki je organiziran in učinkovit, se lahko varilci bolj osredotočijo na ustvarjalne in tehnične vidike svojega dela in ne na nastavitev. Ta povečana učinkovitost vodi do večje stopnje produktivnosti in na koncu boljša dobičkonosnost za podjetja.

Na koncu je naložba v natančno 3D varilno tabelo menjalnik iger za vsakega profesionalnega varilca, ki želi izboljšati svojo obrti. S svojo sposobnostjo zagotavljanja stabilnosti, prilagodljivosti in učinkovitosti je neprecenljivo orodje, ki podpira kakovostno in natančno varilno delo. Ne glede na to, ali ste začinjeni strokovnjak ali novinec na varilnem področju, bo uporaba natančne 3D tabele varjenja nedvomno dvignila vaše projekte na naslednjo raven.

Osnovne funkcije in industrijska uporaba vrednost 3D varilnih tabel

Storaenove 3D-varilne tabele na novo definirajo natančnost in učinkovitost pri izdelavi industrijskega varjenja, ki služijo kot vsestranske modularne platforme, ki so zasnovane za poenostavitev pozicioniranja obdelovanja, integracije napeljave in več osi. Kot vodilni ponudnik tabel izdelave varjenja zagotavljamo rešitve, ki združujejo visoko togost, prilagodljive konfiguracije in ponovljivo natančnost-nujna za sodobna proizvodna okolja, ki zahtevajo rezultate varjenja z ničelnim ločkom.

Natančno pozicioniranje v jedru

V središču naše zasnove 3D varilne mize je petstransko omrežje lukenj z natančno obdelano (serija D28 ali D16), ki omogoča brezhibno pritrditev sponk, kotov in napeljav po zgornji površini in vseh štirih stranskih ploščah. Ta omrežni sistem (razmik 100x100mm ali 50x50mm) zagotavlja natančnost položaja znotraj ± 0,05 mm, kar odpravlja ugibanja pri poravnavi kompleksnih komponent, kot so okviri avtomobilskih podvozja, letalski oklepi ali delež težkih strojev. Rezultat? Ponovljiva nastavitev varjenja, ki zmanjšuje prilagoditve poskusov in napak za 60%, kar je kritično za množično proizvodnjo, kjer doslednost ni mogoče pogajati.

Modularna prilagodljivost za različne potrebe po izdelavi

Naše mize za varjenje uspevajo pri prilagodljivosti:

Integracija z več platformami: Standardne velikosti (1000x1000mm do 2000x4000mm) je mogoče povezati skupaj z uporabo hitrih zaklepanja, kar ustvari razširjene delovne površine za prevelike projekte-ideal za sestavljanje ladijske ali kmetijske opreme.
Spremembe vpenjanja brez orodja: Združljive s široko paleto dodatkov za varjenje (U-bloki, T-reki, magnetne spone), tabela omogoča hitro ponovno konfiguracijo med različnimi opravili, čas nastavitve napeljave za 50% v primerjavi s tradicionalnimi mizami s fiksno postavitvijo.

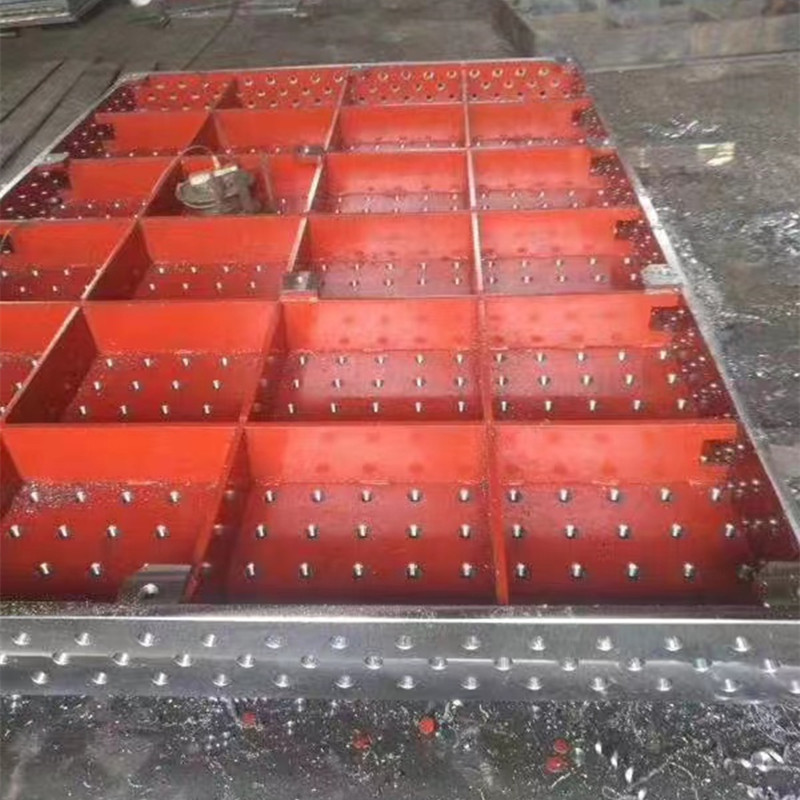

Kapaciteta težke obremenitve: izdelana iz litega železa HT300 ali Q345 jekla z rebrasto spodnjo strukturo, ki prenesejo statične obremenitve do 2700 kg, podpirajo celo največje industrijske komponente brez odklona-mora biti za varjenje rok ali izdelavo strukture žerjava.

Industrijske aplikacije: kjer natančnost ustreza produktivnosti

Avtomobilska proizvodnja

Uporabite kot tabelo izdelave varjenja za sestavljanje karoserijskih okvirjev avtomobila in tako zagotovite, da se spot zvari poravnajo znotraj ± 0,1 mm, da izpolnjujejo standarde kakovosti OEM. Možnost za protitelesanje ščiti površino pred varilnimi naplavinami, ki podaljša življenjsko dobo storitve v proizvodnih linijah z velikimi količinami.

Aerospace in obramba

Kritična za izdelavo lahkih aluminijevih zlitin (npr. Motorne motorje), kjer toplotna stabilnost tabele (minimalna ekspanzija pri varilni toploti) in plodnost (0,02 mm/1000 mm) preprečujejo dimenzijsko odstopanje, ki bi lahko ogrozilo varnost leta.

Težki stroji in oprema

Rešitev za varjenje buldožerjev okvirjev ali ohišja industrijske črpalke, zahvaljujoč močni konstrukciji in modularni zasnovi, ki sprejmejo obdelovance v obliki nenavadnih oblik prek namestitve po meri.

Zakaj vodijo Storaen 3D mize varilnice

Nad temeljnimi funkcijami, naših tabele funkcije:

Odličnost na površini: talna površina (RA1.6-RA3.2) zagotavlja gladko gibanje napetosti in natančno poravnavo, medtem ko neobvezna nitridirajoča obdelava poveča odpornost na obrabo v abrazivnih varilnih okoljih.
Skladnost globalnega standarda: certificirana za ISO 9001 in JB/T7974-99, naše 3D varilne mize izpolnjujejo stroge zahteve mednarodnih standardov izdelave, ki zagotavljajo mirovanje v čezmejnih projektih.

Dvignite svoj postopek varjenja s Storaenom

Ne glede na to, ali potrebujete kompaktno varilno tabelo za prototipiranje ali obsežno 3D varilno tabelo za množično proizvodnjo, Storaenove rešitve zagotavljajo natančnost, trajnost in prilagodljivost, ki je potrebna za ostati v sodobni izdelavi. Z zmanjšanjem časa nastavitve, maksimiranjem združljivosti pritrditve in zagotavljanjem ponovljive natančnosti, naše tabele spremenijo varjenje iz ročnega procesa, nagnjenega k napakam v racionaliziran, samodejni potek dela-da bi svojo ekipo postavili boljše, hitrejše in z neprimernim zaupanjem.

Sistemi dodatkov in rešitve po meri za 3D varilne tabele

Storaenove 3D -varilne tabele dopolnjujejo obsežen sistem za dodatno opremo in prilagojene rešitve po meri, zasnovane tako, da maksimirajo vsestranskost, natančnost in prilagodljivost za vse potrebe po izdelavi varjenja. Ne glede na to, ali potrebujete standardne komponente za hitro nastavitev ali po naročilu za edinstvene projekte, naša ponudba preoblikujte vašo mizo za varjenje v visoko specializirano delovno postajo – osrednje, da bi ustrezale zahtevnim zahtevam sodobne proizvodnje.

Modularni dodatni ekosistem za brezhibno integracijo

Naši dodatki za vtičnike in play izboljšujejo funkcionalnost vaše tabele varjenja, kar omogoča hitre spremembe konfiguracije in optimiziran potek dela:

Orodja za podporo in izravnavo: Nasta
Raztopine za pritrditev in vpenjanje: vrsta magnetnih sponk, preklopne spone in U-bloki (združljivi z luknjami D28/D16) varni obdelovanci vseh oblik in velikosti, z mehanizmi za hitro sproščanje, ki zmanjšujejo čas namestitve vgradnje za 40%. Kotni nosilci (nastavljivi 0–90 °) in natančni kvadratki pomagajo pri poravnavi z več osi, kar je kritično za kompleksne sklope, kot so robotske roke ali vesoljske rešetke.
Dodatki za varnost in zaščito: Prenapetosti proti propadi (naneseni na površine namiz) in odstranljivi ščitniki zmanjšujejo kopičenje naplavin, medtem ko toplotno odporne preproge ščitijo mrežni sistem pred dolgotrajno izpostavljenostjo varilnim lokom-razširjajo življenjsko dobo tabele v okolju visoke intenzivnosti.

Rešitve po meri: zasnovane na vašo vizijo

Prilagojene dimenzije in konfiguracije

Poleg standardnih velikosti (1000×1000 mm do 2000×4000 mm) oblikujemo 3D tabele varilnice v dolžinah, širinah in višini po meri-vključno z velikimi platformami (do 5000×3000 mm) za projekte industrijskega obsega. Neretangularne oblike (krožne, v obliki črke L in vdolbine so nameščene specializirane stroje ali avtomatizirane varilne robote, kar zagotavlja brezhibno integracijo v vašo proizvodno linijo.

Natančno obdelane funkcije

Prilagoditev sistema lukenj: nastavite razmik med luknjami (npr. 75×75 mm za hibridne omrežja) ali določite metrične/cesarske vrste niti (M12, ½ ”-13 UNC), da se ujemajo z obstoječimi napeljavami, kar odpravi potrebo po adapterskih ploščah.
Površinske obdelave: Izbirate lahko med talnimi zaključki (RA1.6 za standardno uporabo) ali super konfiniranimi površinami (RA0.8 za poravnavo metrološkega razreda), z neobveznim nitridiranjem (HV900+), da se poveča trdota in se upira abrazivni obrabi v težkih aplikacijah.

Spremembe, specifične za industrijo

Avtomobilski: integrirani T-reki za poravnavo tekočih trakov, idealni za varilne celice hitrega avtomobila.
Aerospace: nemagnetni vložki iz nerjavečega jekla, da se prepreči motnje v občutljivo opremo NDT (nedestruktivno testiranje) med varjenjem aluminijeve zlitine.
MORIJA: Spodnja stran, prevlečena z epoksi, za korozijsko odpornost v okolju slane vode, v kombinaciji z ojačanimi vogalnimi oklepaji za izdelavo komponent na morju.

Hitra preobrazba in globalna podpora

Dodatki za zaloge: Večina objemkov, nog in izravnalnih orodij v 24 urah pošilja, kar zagotavlja minimalni izpad za prilagoditve proizvodne linije.
Časi po meri: Standardne tabele po meri (nekompleksni modeli) se dostavijo v 15–20 dneh, z namensko inženirsko podporo za izpopolnjevanje risb in izborov materiala (npr. Nerjaveče jeklo za uporabo v živilski stopnji).
Potrjena kakovost: Vse 3D tabele za 3D varjenja so podvržene strogim testiranju ravnenja (0,02 mm/1000 mm) in validaciji obremenitve, ki jih spremljajo ISO 9001-skladna poročila za kalibracijo za nadzor kakovosti.

Odklenite celoten potencial svoje varilne mize

S Storaenovimi dodatnimi sistemi in rešitvami po meri vaša tabela za izdelavo varjenja postane več kot delovna miza – to je razširljiva platforma za inovacije. Ne glede na to, ali potrebujete komponente zunaj police za takojšnjo povečanje produktivnosti ali popolnoma prilagojeno 3D tabelo varjenja za prelomni projekt, naša ekipa združuje inženirsko znanje s proizvodno okretnostjo, da zagotovi rešitve, ki ustrezajo vaši viziji. Dvignite svoje varilne operacije z dodatki, ki se prilagajajo, in prilagoditve, ki se preoblikujejo – ker je v izdelavi, natančnost vse in ena velikost nikoli ne ustreza vsem.

Pogosto uporabljen proti rjavi temeljni premaz je maščobna barva. Naravna barva smole. Asfaltna barva. Fosphing Paint itd. Njihova zmogljivost in obseg uporabe se razlikujeta. Varjena ploščata plošča je bila očiščena. Po opravljenem pregledu. Običajno se na nanese barvo proti rje nanese na neobdelane površine ali na vse površine. Pri nanašanju je treba natančno razumeti, da je pri izbiri in proizvodnji varilnih plošč, postopek ročnega slikanja na splošno preprost. Ekonomsko priročno in primerno za enoposteljno proizvodnjo ulitkov.

1. Delovno okolje varilne platforme. Delovno okolje, primerno za različne protizvezdne barve, se razlikuje. Zato je treba pri izbiri razumeti delovno okolje varjene ravne plošče.
2.  Primer in zgornji del ni treba ujemati. Varilne plošče, poleg temeljnega premaza. In na vrhu ga je treba pobarvati. Večina zgornjih plašč se uporablja po mehanski obdelavi, zato je treba upoštevati oprijem med temeljnim premazom in zgornjim plaščem. Na splošno se ujemajo osnovni premazi in zgornji plašči, pripravljeni s podobnimi barvnimi materiali. Primeri in zgornji plašči, pripravljeni z različnimi vrstami barv, zaradi močne oprijema morda niso združljivi. Med seboj se ne morejo dobro povezati. Zato je treba razumeti delovanje barve.
3. Način gradnje protizveznega temeljnega premaza. Vsak protizvestni temeljni premaz ima svoj način dobrega gradnje in prevleke. Da bi potrdili, ali ima tovarna ali delavnica takšne pogoje, se varjena ploščata plošča izdela v skladu s standardom JB/T7974-99. Izdelek je izdelan v rebrasti plošči in tipu škatle. Delovni obraz ima pravokotno obliko, narejeno iz materiala HT200. Delovni obraz sprejme tehnologijo strganja in brušenja, na delovnem obrazu pa je mogoče obdelati v obliki črke V. V obliki črke T. Utoki v obliki črke U in krožne luknje. Dolge luknje itd. Varilna ploščata plošča je ravno referenčno orodje, ki se uporablja za varjenje obdelovanca, ravno ploščo pa je treba prilagoditi horizontalnim glede na zahteve po namestitvi. Obremenitev je enakomerno razporejena na vsaki podporni točki. Pri uporabi pri temperaturi okolice 20 ± 5 ℃ se je treba izogibati vibraciji.
