Zaklopki metuljev

Mehka ventil mehkega metulja za mehke metulje na sredini, dvojna ekscentrična prirobnica kompaktna struktura metulja, 90 ° rotacijsko stikalo enostavno, zanesljivo tesnjenje, dolgo življenjsko dobo, se pogosto uporablja v vodnih mlinah, elektrarnah, jeklarjih, izdelavi paperjev, kemičnih industrij, gostinstvu in drugih sistemih za oskrbo z vodo in odtok.

Metuljski ventil, imenovan zaklopka za metulj (ventil metulja), se nanaša na zapiralni element (loputa ventila ali plošča metulja) za disk, ki se vrti okoli osi ventila, da se doseže odpiranje in zapiranje neke vrste ventila, v cevovodu se uporablja predvsem za rezanje in ugasnjenje. Član odpiranja in zapiranja ventila metulja je plošča v obliki metulja v obliki diska, ki se vrti okoli svoje osi v telesu ventila, da bi dosegli namen odpiranja in zapiranja ali regulacije. Metuljski ventil, polno odprt za popolno zaprto, je običajno manjši od 90 °, metuljski ventil in metulj STEM sam nima možnosti za samo zaklepanje, da bi se namestil ploščo metulja, nameščen na reducir za reduktorje ventila. Uporaba reduktorja zobnikov, ne samo, da lahko plošča metulja naredi s samo zaklepanjem, tako da se plošča metulja ustavi v katerem koli položaju, ampak tudi izboljša delovno delovanje ventila.

Značilnosti industrijskega posebnega ventila lahko prenesejo visoko temperaturo, veljavni tlačni razpon je tudi višji, nominalni premer ventila je velik, telo ventila je izdelano iz ogljikovega jekla, tesnilni obroč za ventilsko ploščo je izdelan iz kovinskega obroča. Veliki visokotemperaturni metuljčki so izdelani iz varjene jeklene plošče in se uporabljajo predvsem za visokotemperaturne srednje dimne pline in plinovode.

Tri temeljne tehnične zasnove visokozmogljivih ventilov metulja

Storaenovim ventili za metulje na novo definirajo nadzor industrijskega pretoka z inovativnim inženiringom, združevanjem natančnosti tesnjenja, materialne odpornosti in pametnega aktiviranja za zagotavljanje neprimernih zmogljivosti v različnih aplikacijah. Kot vodilni ponudnik vrst in rešitev za ventila metuljev se naši modeli spopadajo s kritičnimi izzivi puščanja, obrabe in operativne učinkovitosti. Tukaj je, kako tri jedrne tehnologije ločijo naše ventile za metulje.

1. ekscentrični tesnilni sistemi za zmogljivost z ničelnim nadevom

Srce našega visokozmogljivega zaklopka metulja je v njegovih naprednih ekscentričnih modelih, kar odpravlja skupne težave s puščanjem:

Dvojna ekscentrična geometrija: Os odmika diska (1. ekscentričnost) in kota sedeža (2. ekscentričnost) ustvarita tesnilo "kontaktne linije", ko je zaprt, kar zmanjša trenje za 40% v primerjavi s koncentričnimi modeli. Ta zasnova zagotavlja, da je za pline in tekočine, tudi pri visokih pritiskih (do PN16.0MPA), tesno izklopljen mehurček, zaradi česar je idealen za uporabo ventila za ventila v kemičnih cevovodih in parnih sistemih.
Trojna ekscentrična inovacija: za ekstremne pogoje (450 ° C+ dimni plin ali abrazivni medij) naši trikratcentrični ventili dodajo tretji odmik (nagib obraza diska), kar omogoča tesnjenje kovine do kovine brez obrabe sedeža. Ta tehnologija presega omejitve ventila v globusu pri izolaciji visokotemperature, kar zagotavlja dolgoročno zanesljivost v izpušnih sistemih elektrarn.

2. Znanost materialov za močno odpornost na okolje

Izdelamo komponente ventila, da prenesemo najtežje delovno stanje, ki ustrezajo vrstam ventilov metuljev z določenimi zahtevami medijev:

Materiali za telo in disk: Izbirate lahko med lito železo HT300 (stroškovno učinkovito za vodo/plin, -10 ° C ~ 200 ° C), WCB ogljikovo jeklo (težka industrijska, -29 ° C ~ 425 ° C), ali 316L iz nerjavečega jekla (korozijsko -odporno za kemikalije, -40 ° C). Naši 6-palčni in 4-palčni ventili za metulje imajo odebeljena diska rebra, da preprečijo deformacijo pod hitrostjo pretoka, kar presega standardne modele za 25% v življenjski dobi cikla.
Kombinacije tesnil: mehka tesnila (NBR/EPDM) ponujajo ≤0,1 mm toleranco za puščanje za vodo in odpadno vodo, medtem ko trda tesnila (nerjavno jeklo + grafit) ročajo medije, obremenjene z delci brez erozije, kritični za rudarsko gnojenje ali cementne rastline.

3. Inteligentna aktiviranje za nadzor natančnosti

Naši ventili za metulje vključujejo napredne mehanizme za izboljšanje operativne učinkovitosti in varnosti:

Reduktorji črvskih zobnikov: standardno na ročnih ventilih, ti omogočajo množenje navora 5: 1 in samo-zaklepanje funkcionalnosti, kar omogoča enostavno delovanje 90 ° tudi za 12-palčni premer, hkrati pa odpravljate tveganja za bazanje v navpičnih cevovodih.
Zasnova, pripravljena za avtomatizacijo: Pnevmatični, električni ali hidravlični aktuatorji, ki se prilegajo neposredno na zgornje prirobnice ISO 5211, podpirajo položaje napak (Open/Close/Hold) in 4-20MA povratne informacije za integracijo PLC. Zaradi tega so naši ventili idealni za avtomatizirane procese, kar skrajša odzivni čas za 30% v primerjavi z zapuščenimi sistemi ventila Globe.

Dvignite svoj nadzor pretoka s Storaenom

Od porazdelitve vode do visokotemperaturnih industrijskih procesov naši ventili metuljev zagotavljajo natančnost, vzdržljivost in prilagodljivost, ki ga zahteva vaš sistem. Z inovativnim tesnjenjem, vrhunskimi materiali in pametnim aktiviranjem smo ventil metulja iz preproste naprave za zaustavitev spremenili v visokozmogljivo krmilno rešitev. Raziščite naše ventile za metulje za prodajo danes in doživite razliko, ki jo naredi inženirska odličnost – ker je pri nadzoru pretoka uspešnost vse.

Storaen metuljski ventili: rešitve po meri in zagotavljanje kakovosti

Storaen na novo definira nadzor industrijskega pretoka s prilagojenimi rešitvami za ventil za metulje in brezkompromisnimi standardi kakovosti, s čimer zagotavlja, da vsak ventil ustreza vašim edinstvenim operativnim zahtevam. Od izbire materiala do certificiranja zmogljivosti naših vrst ventilov metuljev združujejo prilagodljivost inženiringa s strogo zagotavljanje kakovosti – tukaj je, kako zagotavljamo natančnost za vaše posebne potrebe.

Prilagoditev: zasnovana po vaših natančnih specifikacijah

1. prilagojena velikost in konfiguracije
Naši 4-palčni modeli za ventila za metulje in 6-palčni modeli ventila za metulje (in širše) se pokrivajo DN40 do DN1200, prilagodijo se cevnim omrežjem katere koli lestvice. Nestandardne velikosti? Izdelamo premere po meri za edinstvene instalacije, od kompaktnih HVAC sistemov do ogromnih industrijskih cevovodov.
Izbirate lahko med rezinami, lug, prirobnicami ali varjenimi povezavami, da se ujemajo s standardi ASME, DIN ali JIS – pospravljajoči se adapterji v globalnih projektih.

2. Optimizacija materiala in tesnila

Telesni materiali: izberite HT300 litega železa (voda/plin), WCB ogljikovo jeklo (težka industrija) ali 316L iz nerjavečega jekla (korozijska odpornost), da ustrezajo medijem od -40 ° C do 450 ° C.
Vrste tesnil: mehka tesnila (NBR/EPDM) za vodo/odpadno vodo (≤0,1 mm puščanje) ali trde kovinske tesnila (nerjavno jeklo + grafit) za visokotemperaturne/dimne pline-vzdržljiva vzdržljivost ventila na globusu v abrazivnih pogojih.

3. Actiation & Functional

Ročno (črvsko prestavo), pnevmatski, električni ali hidravlični aktuatorji z namestitvijo ISO 5211 zagotavljajo natančen nadzor. Dodajte mehanizme, ki niso varni (zrak do odprt/blizu) ali 4-20mA povratne informacije za avtomatizirane procese.
Specializirani dizajni: kriogeni ventili (-196 ° C), modeli z visokim vakuumom ali konfiguracije požarne varne za varnostno kritično uporabo.

Brezkompromisna kakovost: od zasnove do dostave

1. strog režim testiranja

Hidrostatični testi: 1,5 -kratna ocena tlaka za lupine, 1,1x za sedeže, ki preverjajo ničelno uhajanje.
Testiranje v ciklu: 5000+ operacij za mehka tesnila, 10.000+ za trda tesnila – pridobljena trajnost, ki presega norme v industriji.
Sledljivost materiala: Vsaka komponenta vključuje mlinsko potrdilo, ki zagotavlja skladnost s kemično odpornostjo in zahtevami temperature.

2. garancija in podpora poprodaj

Enoletna garancija zajema zmogljivost tesnila in mehanske napake, s 24/7 tehnično podporo za namestitev, vzdrževanje ali odpravljanje težav.
Razpoložljivost rezervnih delov: hitra dostava nadomestnih sedežev, diskov ali aktuatorjev za zmanjšanje izpadov – ideal za stranke, ki kupujejo metuljčke ventile za prodajo v razsutem stanju.

Zakaj izbrati Storaen za ventile za metulje po meri?

Strokovno znanje o aplikacijah: Ne glede na to, ali potrebujete koncentrični ventil za čiščenje vode ali trikratcentrični model za petrokemične rastline, naši inženirji poravnajo vrste in aplikacije za ventila metuljev na vaše natančne parametre procesa.
Skupna učinkovitost stroškov: Prilagojene rešitve zmanjšujejo stroške prekomernega inženirja, medtem ko trajne zasnove zmanjšujejo vzdrževanje za 30% v primerjavi z generičnimi ventili.

Dvignite sistem s prilagojeno natančnostjo

Ne dogovorite se, da ne bo na policah, ko vaše operacije zahtevajo odličnost. Storaenovim ventili za metulje po meri – ki jih podpira strogo zagotavljanje kakovosti – razveljavi zmogljivost, zanesljivost in prilagodljivost, ki si ga zaslužijo vaši projekti. Raziščite naše ventile za metulje za prodajo danes in odkrijte, kako prilagojen inženirski preoblikovanje pretoka preoblikuje.

Klasifikacija po obliki strukture
(1) Sredinski zatesnjen ventil metulja

(2) Enotni ekscentrični zatesnjen ventil metulja
(3) Dvojni ekscentrični ventil metulja

(4) Tri ekscentrični ventil metulja

Glede na klasifikacijo materiala za tesnjenje
(1) Mehko tesnilni metuljski ventil:
1) Tesnjenje vice z nekovinskim mehkim materialom na sestavo mehkega mehkega materiala.
2) Tesnjenje vice s kovinskim trdim materialom na sestavo mehkega mehkega materiala.
(2) Metuljski ventil za trdo tesnilo: tesnjenje vice s kovinskim trdim materialom do sestave trdega materiala.

Razvrstitev s tesnilnim obrazcem
(1) ventil metulja prisilnega tesnila
1) Elastični ventil za metulj. Specifični tlak s sedežem ventila ventila ventila, ko je ventil zaprt, sedež ventila ali plošče ventila ustvari elastičnost ventila.
2) Zunanji ventil za metuljček za pečat. Tesnilni tlak nastane z navorom, nanesenim na ventilsko gred.
(2) ventil metulja za metulje pod pritiskom. Specifični tlak tesnjenja nastane s sedežem ventila ali plošče ventila na tlaku polnjenja tesnilnega elementa poppet.
(3) Samodejno tesnjenje metuljčka ventila. Tesnilni tlak se samodejno ustvari s srednjim tlakom.

Klasifikacija z delovnim tlakom
(1) Vakuumski metuljski ventil. Delovni tlak pod standardnim kupom ventila metulja v atmosferskem koledarju.
(2) ventil z nizkim tlakom metulja. Nominalni tlak PN <1,6MPA ventil metulja.
(3) Srednji tlačni ventil metulja. Nominalni tlak PN 2,5 – 6,4MPA ventil metulja.
(4) Visokotlačni metuljski ventil. Nominalni tlak PN 10.0 – 80,0MPA metuljski ventil.
(5) Ultra visok tlačni metuljski ventil. Nominalni tlak PN> 100MPA ventil metulja.

Razvrstitev z delovno temperaturo
(1) Visoko temperaturno ventil metulja. T> 450 C ventil metulja
(2) Srednja temperaturna ventil metulja. 120 c(3) Normalna temperaturna ventil metulja. A 40 c(4) Nizko temperaturna ventil metulja. Metuljski ventil 100 (5) Ultra nizka temperaturna ventil metulja. T <a 100 C ventil metulja.

(1) ventil metulja.

Plošča metulja ventila za metuljček za zadnjico je nameščena v smeri premera cevovoda. V cilindričnem kanalu telesa ventila metulja se plošča v obliki metulja v obliki diska vrti okoli osi, kota vrtenja med 0 ° – 90 °, zasukano na 90 °, je ventil popolnoma odprto stanje.

Metuljski ventil je preprost v strukturi, majhna velikost in svetloba in je le nekaj delov. In le za vrtenje 90 ° se lahko hitro odpre in zapre, preprosto delovanje, hkrati pa ima ventil dobre lastnosti nadzora tekočine. Ko je ventil metulja v popolnoma odprtem položaju, je debelina plošče metulja edina upornost, ko medij teče skozi telo ventila, zato je padec tlaka, ki ga ustvari ventil, zelo majhen, tako da ima dobre lastnosti nadzora pretoka. Metuljski ventil ima dve vrsti tesnjenja: elastično tesnilo in kovinsko tesnilo. Elastični tesnilni ventil, tesnilo lahko nastavite v ohišje ventila ali pritrjeno na ploščo metulja.

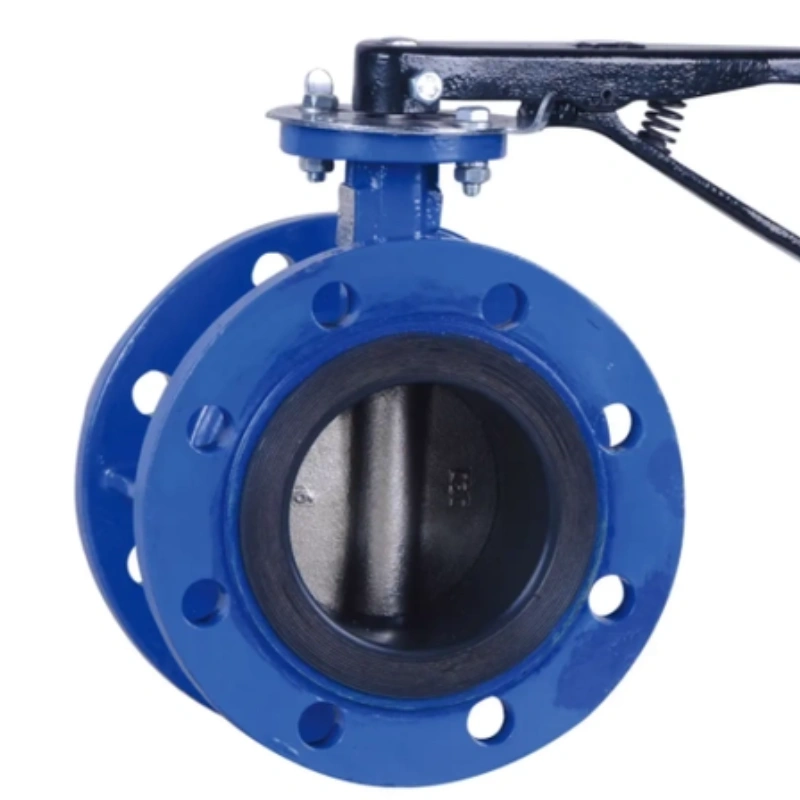

(2) Prirobnični metuljski ventil.

Prirobljen ventil metulja za navpično ploščo, steblo ventila za integralni kovinski tesnilni obroč za trdo tesnilo za prožno grafitno ploščo in kompozitno konstrukcijo iz nerjavečega jekla, nameščeno na ohišju ventila, metuljčkovne plošče za tesnjenje površine, varjeno nerjaveče jeklo. Tesnilni obroč mehkega tesnilnega ventila je izdelan iz nitrilne gume, ki je nameščena na plošči metulja.

(3) ventil metulja tipa.

(4) varjeni ventil metulja.

Varilni ventil metulja je neobremenjen metuljski ventil, ki se pogosto uporablja v gradbenih materialih, metalurgiji, rudarstvu, električni energiji in drugih proizvodnih procesih, srednja temperatura ≤ 300 ℃ nazivni tlak cevovoda 0,1MPA, ki se uporablja za povezovanje, odpiranje in zapiranje ali zaprtje količine medijev.

Vpet mehki tesnilni metulj ventil glavna oblika Priključna velikost enote: mm

Za kaj se uporablja ventil metulja?

Metuljski ventil je vrsta ventila za četrtletje, ki uporablja vrtljivi disk za uravnavanje pretoka tekočine. Njegova zasnova vključuje različne značilnosti, zaradi katerih je primerna za posebne uporabe v različnih panogah, vključno z oskrbo z vodo, čiščenjem odpadne vode, kemično predelavo in sistemi HVAC. Razumevanje funkcionalnosti in prednosti ventila za metulje vam lahko pomaga pri sprejemanju informiranih odločitev o njegovi uporabi v različnih scenarijih.

Eden od glavnih namen ventila za metulje je nadzorovati pretok tekočin in plinov. Disk znotraj ventila se vrti okoli osrednje osi, kar omogoča hitro in učinkovito delovanje. Ta mehanizem četrtletja je še posebej ugoden, kadar so potrebne hitre prilagoditve pretoka. Na primer, v čistilnih napravah ali industrijskih aplikacijah, kjer je natančen nadzor ključnega pomena, lahko ventil metulja služi kot učinkovita rešitev.

Poleg tega so ventili za metulje prepoznani po lahkem in kompaktnem dizajnu. V primerjavi z drugimi vrstami ventilov zasedajo manj prostora, zaradi česar so idealni za instalacije v tesnih prostorih ali kadar so pomembni pomisleki kritični. Ne glede na to, ali je v cevovodih ali zaprtih območjih minimalistična zasnova ventila za ventila, omogoča vsestranskost, ne da bi pri tem žrtvovali funkcionalnost.

Druga pomembna uporaba ventila metulja je v izolaciji sistema. S popolnoma zaprtjem diska ventil ustvari tesno tesnilo, ki preprečuje pretok tekočine. To je še posebej koristno v scenarijih vzdrževanja, kjer so potrebni izolirajoči odseki cevovoda. Sposobnost hitrega in zanesljivega prekinitve toka naredi ventila metuljev bistvena sestavina pri nadzoru sistemov in zagotavljanju varnosti v različnih industrijskih procesih.

Če povzamemo, je v številnih aplikacijah uporabljen ventil metulja za uravnavanje pretoka, izoliranje sistemov in izboljšanje operativne učinkovitosti. Njegova kompaktna zasnova, hitro delovanje in zanesljivost so priljubljena izbira v mnogih panogah. Razumevanje, za kaj se uporablja ventil metulja, vam bo omogočilo, da cenite kritično vlogo, ki jo ima pri nadzoru in upravljanju s tekočino. Ne glede na to, ali ste vključeni v inženirstvo, vzdrževanje ali industrijsko oblikovanje, vam bo trdno dojemanje aplikacij za ventila za metulje dobro služilo v vaših profesionalnih prizadevanjih.

Prednosti ventilov metulja

Ena pomembna prednost ventilov metuljev je njihov kompaktni dizajn. Za razliko od tradicionalnih ventilov, ki so ponavadi obsežni, metuljski ventili sestavljajo preprost disk, nameščen na gredi. Ta racionalizirana struktura omogoča namestitev v tesne prostore, zaradi česar je idealna možnost za projekte z omejenim prostorom za opremo. Poleg tega njihova lahka narava zmanjšuje skupno težo cevovodov, kar vodi do lažjega ravnanja in namestitve.

Druga kritična prednost ventilov metuljev je njihovo hitro delovanje. Zasnova olajša hitro odpiranje in zapiranje z vrtenjem le 90 stopinj, potrebnih za popolno gibanje. Ta lastnost je še posebej dragocena v aplikacijah, kjer je pravočasno nadzor pretoka najpomembnejši, na primer v napravi za čiščenje vode ali kemične predelave. Hitra odzivnost ventilov metuljev prispeva k večji operativni učinkovitosti in zmanjšanju izpadov.

Poleg tega ventili za metulje ponujajo odlično regulacijo pretoka. Ko se delno odprejo, lahko ti ventili ustvarijo poenostavljeno pot pretoka, hkrati pa učinkovito nadzirajo medije, ki gredo skozi. Ta značilnost je bistvenega pomena pri aplikacijah, kjer je natančno upravljanje pretoka ključnega pomena, kar omogoča dosledno delovanje sistema.

Tudi ventili metuljev kažejo trajnost in nizke potrebe po vzdrževanju. Izdelani iz robustnih materialov, kot sta nerjavno jeklo ali PVC, so odporni proti koroziji, zaradi česar so primerni za različne snovi, vključno z agresivnimi kemikalijami in korozivnim okoljem. Njihov preprost mehanizem zmanjšuje verjetnost mehanske okvare, kar še bolj zmanjša zahteve glede vzdrževanja in operativne stroške.

Nazadnje je prilagodljivost metuljskih zaklopk primerna za raznolike aplikacije v različnih panogah. Od sistemov HVAC do oskrbe z vodo in čiščenja odpadne vode lahko ti ventili obravnavajo široko paleto tekočin, kar povečuje njihovo uporabnost na več poljih.

Kakšna je razlika med vhodnim ventilom in ventilom metulja?

Mehanizem delovanja

Primarna razlika med vrati in ventili za metulje je v njihovih oblikovanju in delovnih mehanizmih. A vrat ventil Uporablja linearno gibanje za dvigovanje ali spuščanje vrat za nadzor pretoka. Ta mehanizem je idealen za nadzor nad odhodom, vendar v aplikacijah za zaviranje ne deluje dobro. Nasprotno, ventil metulja obsega vrteči se disk, ki se vrti okoli osrednje gred, da uravnava tok. Ta zasnova omogoča hitro delovanje in je še posebej učinkovita pri uganjanju.

Nadzor in učinkovitost pretoka

Drugo kritično razlikovanje so značilnosti pretoka. Metuljski ventili so znani po zmožnosti zagotavljanja doslednega pretoka z minimalnim padcem tlaka. Ta učinkovitost je zelo ugodna pri uporabi velikega obsega in kjer je prostor omejen. V nasprotju s tem so vrata vrat manj učinkoviti pri utrinku in lahko ustvarijo turbulenco, kar vodi do primanjkljaja zmogljivosti v scenarijih z visokim pretokom.

PROSTORJI PROSTOR IN TEŽA

Metuljski ventili so na splošno bolj kompaktni in lažji od vrat ventilov. Ta zasnova, ki varčuje s prostorom, naredi ventile za metulje, primerne za vgradnjo v tesnih prostorih, kjer se lahko tradicionalni ventili vrat izkažejo za okorne. Zmanjšana teža ventilov metuljev poenostavlja ravnanje med namestitvijo in vzdrževanjem.

Primernost aplikacije

Obe vrsti ventilov imata posebne aplikacije, kjer se odlikujejo. Vratni ventili se običajno uporabljajo v aplikacijah, ki zahtevajo minimalno izgubo tlaka in kjer je popolna izolacija najpomembnejša. Nasprotno, ventili za metulje so naklonjeni v sistemih, ki zahtevajo hitro delovanje in pogoste prilagoditve pretoka, zaradi česar so idealni za sisteme HVAC, porazdelitev vode in čiščenje odpadne vode.

Katere so tri vrste metuljskih ventilov?

1. koncentrični metuljski ventili

Za koncentrične ventile metuljev je značilen njihov preprost dizajn, kjer je disk ekscentrično poravnan s telesom ventila. V tej konfiguraciji se disk vrti okoli osi, ki leži vzporedno s tokom tekočine. Koncentrični ventili za metulje se uporabljajo predvsem pri uporabi z nizkim tlakom, zaradi česar so idealni za čiščenje vode in odpadne vode. Njihova preprosta zasnova omogoča učinkovit nadzor pretoka in minimalni padec tlaka, kar zagotavlja optimalno delovanje v različnih nastavitvah.

2. ekscentrični metuljski ventili

Ekscentrični ventili za metulje, znani tudi kot visokozmogljivi ventili za metulje, imajo edinstven dizajn, ki omogoča izravnavo diska s sedeža ventila. Ta zasnova izboljša zmogljivosti za tesnjenje in zmanjša obrabo na komponentah ventila. Ekscentrični ventili za metulje so zelo primerni za zahtevnejše aplikacije, vključno s tistimi, ki vključujejo večje pritiske in temperature. Odlikujejo se v storitvah, kot so ravnanje z gnojili, jedke tekočine in drugi zahtevni mediji, kar zagotavlja dolgotrajno delovanje in zanesljivost.

3. Dvojni ekscentrični ventili metulja

Dvojni ekscentrični ventili za metulje ali trojni odmik ventilov metuljev, naredite zasnovo ekscentričnih ventilov še korak dlje. Z dvema odmikama – eno za vrtenje diska in drugo za tesnilno površino – ti ventili ponujajo izboljšane zmogljivosti, zlasti v zahtevnih pogojih. Dvojna ekscentrična zasnova ima za posledico nižjo trenje med diskom in sedežem, kar omogoča tesno tesnilo brez obrabe, povezane s tradicionalnimi modeli ventilov. So idealna izbira za visokotlačne, visokotemperaturne aplikacije in pogosto najdejo uporabo v panogah, kot so nafta in plin, proizvodnja električne energije in farmacevtska zdravila.
