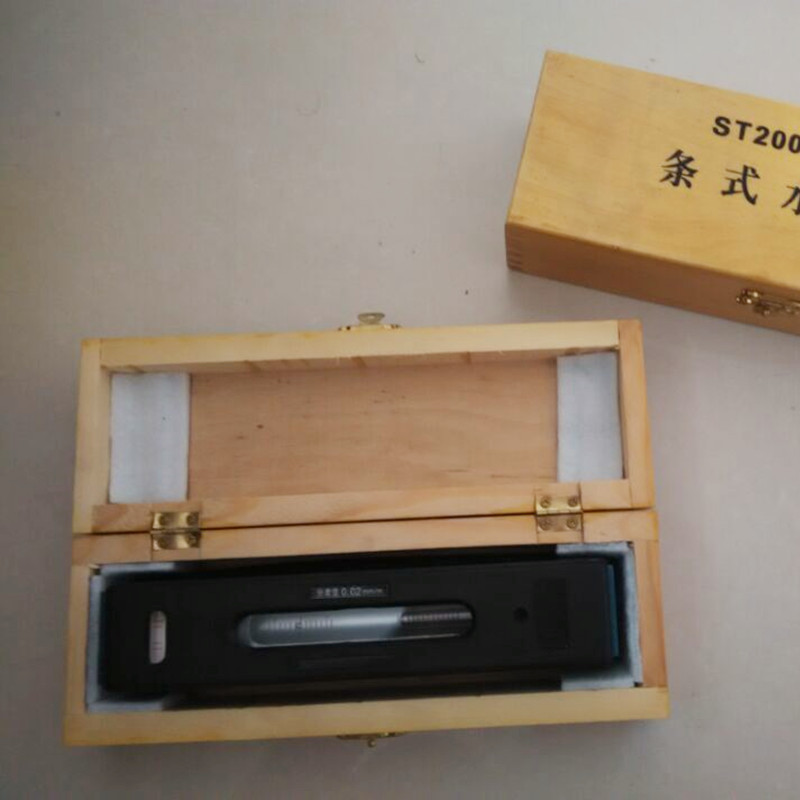

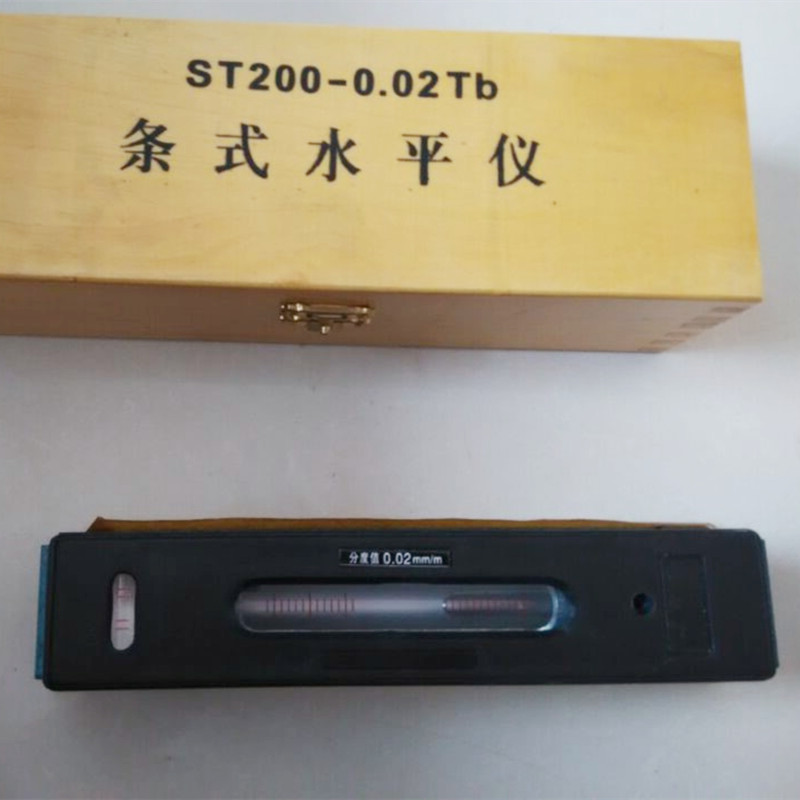

Ravni vrstice

• - Prilagodljiva glavna viala 0,0002 "/10"
• - V-pesena baza.
• - S navzkrižno testno vialo.

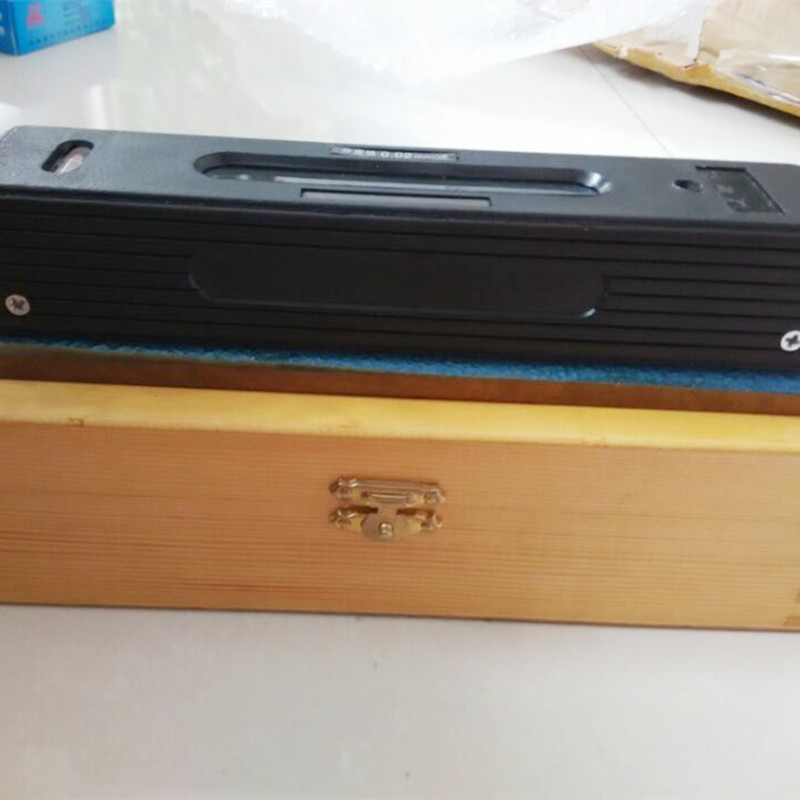

• - Robustno telo iz litega železa.
• - V primerjavi z rednimi stopnjami natančnosti je ta raven zasnovana in proizvedena v bolj izpopolnjenem okolju.
•
• Točke izdelkov in aplikacije ravni vrstice: previdnostni ukrepi za uporabo ravni vrstice:
• 1. Pred merjenjem z nivojem palice je treba merilno površino skrbno očistiti in obrisati suho, da preverite napake, kot so praske, rje in zakopa.
• 2. Pred merjenjem z nivojem vrstice preverite, ali je ničelni položaj pravilen. Če ni natančno, je treba prilagodljivo raven prilagoditi in popraviti fiksno raven.
• 3. Ko merite z ravnijo palice, se je treba izogibati vplivu temperature. Tekočina znotraj nivoja pomembno vpliva na temperaturne spremembe. Zato je treba pozornost nameniti vplivu ročne toplote, neposredne sončne svetlobe in slabega diha na ravni.
• 4. V uporabi ravni vrstice je treba brati na položaju navpične ravni, da se zmanjša vpliv paralaksa na rezultate meritev.
•

• Parameter izdelka

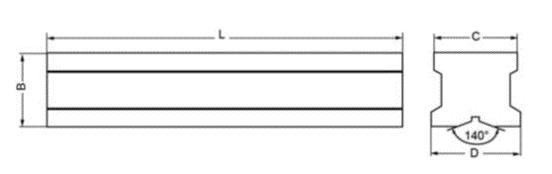

• Merilnik nivoja ravni m Specifikacija merilnika nivoja mm: natančnost: 0,02 mm/m.

Kaj je raven vrstice? Ključne razlike od ravni okvira

​
Nivo črtne ravni je kompaktno, linearno natančno orodje, ki je zasnovano za merjenje naravnosti, poravnave in naklona na ravnih ali valjastih površinah – ideal za industrijske aplikacije, kjer je prostor omejen ali valjasti obdelovanci (npr. Cevi, stročne gredi). V Storaenu imajo naše ravni palice robustno telo iz litega železa z V-žlebovino podlago, ki omogoča varno namestitev na okrogle površine in eno samo natančno vialo za odkrivanje subtilnih nagiba (nizko od 0,02 mm/m odstopanja). Toda kako se razlikuje od ravni okvirja? Razčlenimo ključne razlike:​

1. oblikovanje in struktura​

Nivo črtne ravni: linearna enoosmerna zasnova z žlebom v obliki črke V vzdolž podstavka (kritična za oprijem cilindričnih predmetov) in eno ali dve viali mehurčkov (vodoravno/navpično). Lahka in prenosna, kot nalašč za tesne prostore ali meritve na poti.​

Raven okvirja (npr. Natančna raven okvirja): pravokoten, štiristranski okvir z več obdelanimi delovnimi površinami (spredaj, zadaj, zgornji del, spodaj), ki podpira tako vodoravne kot navpične meritve na ravnih ravninah. Zajetne, a bolj vsestranske za zapletene, več površinske preglede.​

2. Merilni fokus​

Nivo črtne ravni: specializirano za cilindrično poravnavo (npr. Preverjanje naravnosti vodnikov obdelovalnih strojev, cevi) in ploščati z eno ravnino. V-Groove zagotavlja stabilen stik z okroglimi gredi, ki med merjenjem odpravi zdrs.​

Raven okvirja: Odlikuje se pri večdimenzionalnih pregledih ploščatosti (vodoravne, navpične, kvadranosti) na velikih ravnih površinah, kot so strojne baze, gradbeni okviri ali mize za obdelavo lesa. Njeni štirje robovi zagotavljajo referenčne točke za zapletene naloge kota in poravnave.

​
3. Scenariji natančnosti in prijave​

Obe orodji ponujata visoko natančnost (standard 0,02 mm/m v Storaenu), vendar njihove prednosti ležijo v različnih primerih uporabe:​

Uporabite raven vrstice pri delu s cilindričnimi komponentami, ozkimi tirnicami ali v zaprtih prostorih, kjer je kompaktno orodje bistvenega pomena.​
Pri merjenju ravnih površin, preverjanju pravih kotov ali potrebi hkratnih horizontalnih/navpičnih povratnih informacij v delavnicah, gradbenih mestih ali nastavitvah strojev za CNC se odločite za raven okvirja (zlasti natančno raven okvirja).​

4. Shoraenovo strokovno znanje v obeh kategorijah​

V Storaenu oblikujemo ravni palic za robustno zanesljivost-njihova telesa iz litega železa se upirajo koroziji in udarcu, medtem ko se V-Groove podvrže natančnemu brušenju, da se zagotovi popolno valjasto prileganje. Naše ravni okvira, vključno z serijo Precision natančnosti okvirja, odlikujejo aluminijaste okvirje letala in dvojno vialnimi sistemi za neprimerljivo natančnost več površin.​

Ne glede na to, ali potrebujete prenosljivost ravni vrstice ali vsestranskost ravni okvirja, Storaenova orodja za industrijsko oceno zagotavljajo natančnost in trajnost, ki jo zahtevajo vaši projekti. Danes raziščite našo ponudbo in poiščite pravo merilno rešitev za vašo aplikacijo.

Visoka natančnost nivo: Specifikacije natančnosti 0,02 mm/m

V Storaenu naša serija nivoja na novo definira natančno merjenje z vodilno v industriji 0,02 mm/m natančnosti-opremljena za naloge, kjer lahko celo najmanjše odstopanje vpliva na uspeh projekta. Ta specifikacija pomeni, da naše orodje zazna le 0,02 mm nagib nad 1 metrom dolžine, kar nastavi standard za kritično poravnavo v industrijskih, proizvodnih in vzdrževalnih aplikacijah.​

1. kalibrirana viala z mehurčki​

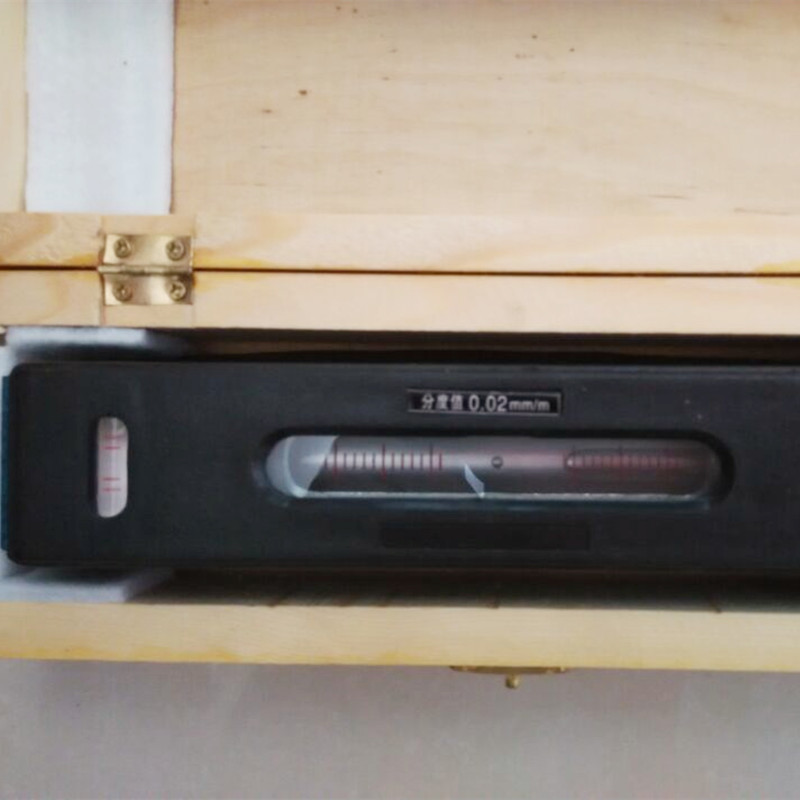

Srce natančnosti naše ravni na ravni je njegova natančno umerjena viala mehurčkov, zgrajena z optično stopnjo stekla in temperaturno stabilizirano tekočino, da se zmanjša napake v razširitvi. Vsaka viala je podvržena tristopenjskemu postopku kalibracije, pri čemer zagotovi, da mehurček počiva točno na sredini, ko je površina popolnoma vodoravna ali navpična. To odpravlja ugibanja, ki zagotavlja jasna, ponovljiva branja tudi v nihajočih okoljih.​

2​

Naša raven bar ima v obliki v obliki črke V tolerancah na ravni mikrona, ki zagotavlja brezhiben stik s cilindričnimi površinami, kot so strojne gredi, cevi ali železniški vodniki. Groove-ova površina 120 ° in zrcalno-finish (RA ≤ 0,8 μm) odpravljata zdrsne in merilne neskladnosti, zaradi česar je idealen za preverjanje naravnosti na okroglih obdelovanjih, kjer natančnost ni mogoče pogajati.

​
3. Robustna konstrukcija za stabilne zmogljivosti​

Naša nivo pališča, ki je nameščena v toplotno obdelanem litoželeznem telesu, se upira toplotni ekspanziji in mehanskim stresom, pri čemer ohranja natančnost 0,02 mm/m v temperaturah -10 ° C do 50 ° C. Zasnova trdnega jedra duši vibracije iz industrijskih strojev, medtem ko protikorozivni prevleka sklenine ščiti pred oljem, hladilno tekočino in vlago, ki je ključnega pomena za dolgoročno natančnost v ostrih delavnici.​

4. aplikacije, kjer je najbolj pomembna natančnost​

Od poravnave vodnikov CNC obdelovalnih strojev do preverjanja naravnosti tekočih valov ali cevovodov, naša visoka natančna nivo palice zagotavlja neprimerljivo zanesljivost. Inženirji in tehniki zaupajo svoji oceni 0,02 mm/m za:​

Nastavitev strojnih strojev: zagotavljanje poravnave vretena za preprečevanje napak obdelovanja​
Pregled komponent vesoljske vesoljske komponente: Validacija toleranc v cilindričnih delih​
Vzdrževanje težke opreme: kalibracija hidravličnih gredi cilindra za gladko delovanje​

5. Shoraenova zavezanost natančnosti​

Vsaka stopnja vrstice zapusti našo tovarno s potrdilom o kalibraciji, kar potrjuje skladnost s standardi ISO 17025. Vsako orodje podvržemo 12-točkovni reviziji kakovosti, vključno s testiranjem ravnine, preverjanjem stabilnosti mehurčkov in temperaturno kolesarjenjem, da zagotovimo, da specifikacija 0,02 mm/m velja za ves čas življenjskega cikla.​

Ko vaš projekt zahteva meritve, si lahko prizadevate za svoj ugled, izberite raven vrstice Storaena – kjer natančnost 0,02 mm/m ni le specifikacija, ampak obljuba o natančnosti brez kompromisa.

Uporaba ravni ravni: merjenje valjastih obdelovancev in V-Grooves

Pri industrijskih meritvah se ravni vrtine odlikujejo pri natančnih nalogah, ki vključujejo cilindrične površine in strukture v obliki črke V-vrzeli, kjer njihova specializirana zasnova presega splošna orodja. V Storaenu se naša serija ravni z barji loti teh izzivov z neprimerljivo natančnostjo in zanesljivostjo, zaradi česar je najprimernejša izbira za strokovnjake, ki delajo s cilindričnimi obdelovanji, vodniki obdelovalnih strojev in komponente z V-uro.

1. Pregledi cilindričnih obdelovancev in naravnosti

Definirajoča funkcija nivoja vrstice-baza V-Grooved-ustvari varen, stabilen vmesnik z okroglimi površinami, kot so:

Grednje strojev: Pri poravnavi CNC vretenskih gredi ali transportnih valjev, Storaenova nivo palice zagotavlja minimalni izjem z zaznavanjem mikro nabojev (nizkih od 0,02 mm/m) vzdolž vzdolžne osi cilindra. 120 ° kota in natančne površine V-Groove (RA ≤ 0,8 μm) popolnoma ustrezata cilindrični geometriji, odpravljanju napak z drsenjem in merjenjem.

Namestitve cevovodov: V sistemih nafte in plina ali industrijskih cevovodov naša nivo palice preverja naravnost segmentov cevi med montažo, kar preprečuje neupravičenost, ki bi lahko povzročila neučinkovitost ali strukturni stres. Njegova kompaktna zasnova se zlahka prilega v tesne prostore za vodnike, kjer zajetne orodja ne dosežejo.

2. kalibracija komponent V-Groove

V-uri z vgrajenimi strukturami-v skladu s napeljavami, merilniki in železniškimi sistemi-zahtevajo natančne preglede kotov in rav. Storaenova nivo barke se odlično odreže:

Testiranje Squareness V-Groove: postavitev nivoja na dva nasprotujoča si V-Greove (npr. Na diapozitivih obdelovalnih strojev) razkriva kotna odstopanja in tako zagotovi, da se komponente pravilno parijo za gladko linearno gibanje.
Poravnava V-vodenih tirnic: V avtomatiziranih proizvodnih linijah naša nivo pališča zagotavlja, da so tirnice, ki jih vodijo V, popolnoma vzporedne, kar zmanjšuje obrabo na premikajočih se vozičkih in ohranja natančnost položaja za robotske roke ali materiale.

3. Naloge avtomobilskih natančnosti

V panogah, kjer se tolerance merijo v mikronah:

Avtomobilska montaža: Med namestitvijo pogonskega sklopa naše orodje zagotavlja, da so odmične gredi in ročične gredi poravnani v okviru specifikacij, kar preprečuje drage težave z zmogljivostjo.

4. Zakaj nivoje Storaena vodijo pri cilindričnih meritvah

Naše ravni vrstic združujejo tri ključne prednosti za te aplikacije:

Robustna konstrukcija iz litega železa: zdrži udarce in toplotna nihanja v ostrih delavnicah, kar ohranja natančnost v letih velike uporabe.
Viale z optičnimi stopnjami: zagotovite takojšnje, nedvoumne odčitke tudi v slabih svetlobi, kar skrajša čas merjenja za 30% v primerjavi s generičnimi ravnmi.
Sledljivo kalibracija: Vsako orodje je opremljeno s poročilom, certificirano z ISO 17025, ki zagotavlja, da je njegova natančnost 0,02 mm/m izpolnjevala mednarodne standarde za kritične naloge.

Ne glede na to, ali poravnate eno gred ali upravljate kompleksno industrijsko namestitev, Storaenova nivo palice zagotavlja natančnost in trajnost, potrebno za ohranjanje valjastih obdelovancev in komponent z V-žlečkom znotraj tolerance. Zaupajte orodju, ki je zasnovano za edinstvene izzive merjenja na površini, saj lahko v proizvodnji najmanjša krivulja največja sprememba.
