Obročni merilnik

Gladek obroč: to je a vrsta merilnika Uporablja se za merjenje dimenzije zunanjega premera obdelovanca, razdeljenega na t in z koncem. V uporabi t konec predstavlja zgornjo mejo dimenzije zunanjega premera obdelovanja in bi moral prehoditi; Konec Z predstavlja spodnjo mejo dimenzije zunanjega premera obdelovanja in ne more prenesti.

Naše podjetje proizvaja serije merilnika: merilnik niti (metrika, ameriška, angleška, trapezna) in Merilnik vtiča, Merilnik navoja obroča, Gladek merilnik vtiča, gladek obroč trapezoidni), merilnik vtičnic, gladek merilnik obroča, merilnik kartic, merilnik vtičnic, merilnik mohs, 7:24 merni merilni merilnik, metrični merilniki, sinusoidne palice (mohs, ki niso bile staradarce in metric), cilindrikalne in metrike), cilindrikalne ankete, metrike in metrične metrike), cilindrikalne in metrične metrike), cilindrikalne antene, metrične in metrike), cilindrične ankete, metrike in metrike), cilindrikalne ano. Pregledi, koaksialni pregledi in drugi nestandardni instrumenti za preverjanje.

Uporaba merilnika obroča

Merilnik obroča je Natančno merilno orodje Uporablja se predvsem pri obdelavi in nadzoru kakovosti za merjenje zunanjih dimenzij valjastih predmetov, kot so gredi ali ležaji. Zasnovan je tako, da preveri velikost in okroglost teh komponent, s čimer zagotavlja, da izpolnjujejo posebne zahteve glede tolerance. Merilniki obroča se običajno uporabljajo v panogah, kot so avtomobilska, vesoljska in proizvodnja, kjer je ohranjanje natančnih dimenzij ključnega pomena.

Merilniki obroča so v dveh glavnih vrstah: GO/NO-GO merilniki in merilniki set-obroča. Vrsta GO/NO-GO se uporablja za preverjanje osnovne tolerance. Sestavljen je iz dveh obročev: obroč "Go" in obroč "brez go". Obroč "GO" mora ustrezati delu, kar kaže na to, da je komponenta v želenem območju velikosti, medtem ko obroč "ne-go" ne bi smel prilegati, kar pomeni, da del presega določene dimenzije.

Set-obročni merilnik se uporablja za podrobnejše merjenje in umerjanje. Ta vrsta je sestavljena iz natančno izdelanega obroča, ki služi kot standard za primerjavo z izmerjeno komponento. Pomaga preveriti, ali komponente ohranjajo dosledno velikost skozi proizvodne procese.

Merilniki obroča so izdelani iz materialov z nizko hitrostjo razširitve, kot sta jeklo ali karbid, da se zagotovi, da ohranijo svojo natančnost tudi v različnih temperaturnih pogojih. Pri uporabi merilnika obroča je bistvenega pomena, da ga previdno obvladate, da se izognete poškodbam, saj lahko celo majhna nepopolnost vpliva na natančnost merjenja.

Če povzamemo, so merilniki obroča bistvenega pomena za zagotavljanje visoko natančnega merjenja valjastih delov v različnih panogah. Njihova uporaba pomaga preprečiti pomanjkljivosti in zagotavlja, da se komponente prilegajo in delujejo, kot je predvideno, kar prispeva k splošni kakovosti in zmogljivosti mehanskih sistemov.

Kakšna je prednost obročnega merilnika?

V proizvodni in inženirski industriji je zagotavljanje natančnih meritev ključnega pomena za kakovost in zmogljivost komponent. Eno bistveno orodje, ki ima pomembno vlogo pri doseganju natančnih meritev, je merilnik obroča. Ta specializirani merilni instrument ponuja številne prednosti, ki povečujejo procese produktivnosti in zagotavljanja kakovosti.

Najprej in predvsem je glavna prednost merilnika obroča njegova sposobnost zagotavljanja zelo natančnih meritev za valjaste dele. Njegova zasnova uporabnikom omogoča učinkovito preverjanje premera obdelovanja. Merilniki obroča so izdelani do strogih toleranc, zaradi česar so idealni za nadzor kakovosti v strogih okoljih. Ta natančnost pomaga zagotoviti, da se deli brezhibno prilegajo skupaj, kar zmanjšuje verjetnost težav z montažo.

Druga pomembna prednost merilnika obroča je njegova preprostost uporabe. Za razliko od bolj zapletenih merilnih orodij, merilniki obroča predstavljajo enostavno metodo "GO/NO-GO" za pregled. Zasnova je sestavljena iz dveh obročev-prstana, ki naj bi se prilegal na del, in obroč za brez poti, ki ne bi smel. Ta binarni pristop omogoča hitre ocene, kar omogoča operaterjem, da hitro prepoznajo neskladne dele, ne da bi potrebovali zapletene merilne nastavitve.

Poleg tega so merilniki obroča zelo trpežni in lahko prenesejo obsežno uporabo, kar vodi do dolge življenjske dobe in dolgoročno znižane stroške. Pogosto so narejeni iz trdih materialov, ki se upirajo obrabi, zaradi česar so primerni za ponavljajoče se dnevne čeke v različnih proizvodnih okoljih.

Nazadnje lahko izvajanje merilnika obroča v procesu nadzora kakovosti znatno poveča celotno učinkovitost in zanesljivost proizvodnih operacij. Zagotavljanje, da vsak izdelani kos ustreza potrebnim specifikacijam, ne samo dvigne kakovost izdelka, ampak tudi spodbuja zadovoljstvo in zaupanje strank.

Za zaključek so prednosti uporabe merilnika obroča večplastne, ki zajemajo natančnost, prijaznost do uporabnika, trajnost in učinkovitost. Z vključevanjem merilnikov obroča v svoje proizvodne procese lahko dosežete večji nadzor kakovosti in izboljšate celoten standard svojih izdelkov.

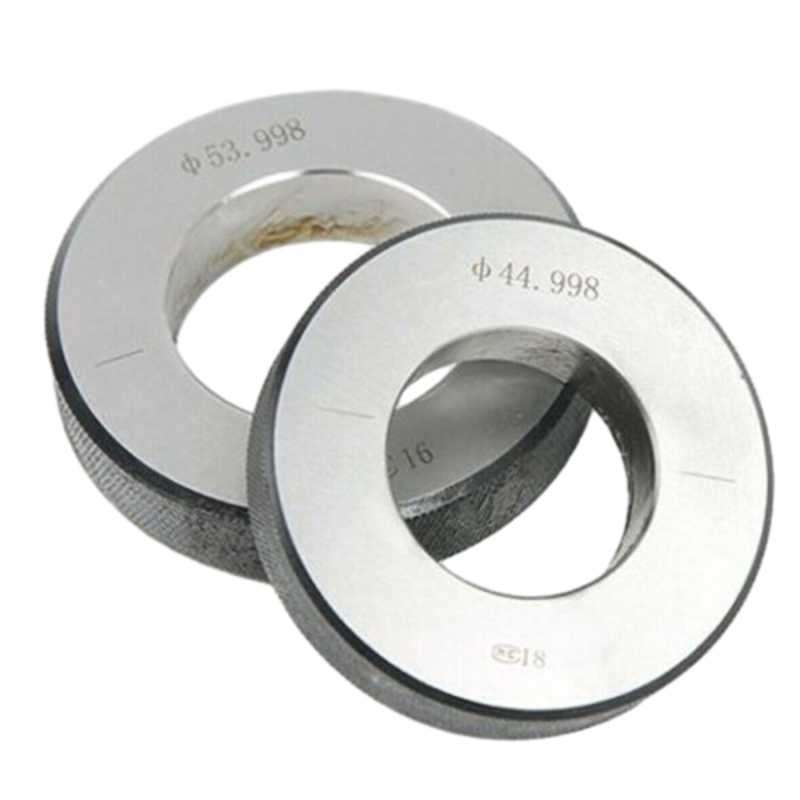

Gladek obroč

Standard: GB1957-81 DIN7162

Natančno: H6 H7 H8 H9

Enota: mm

Specifikacija merilnika Ring Storaen: Dvojni standard certificiran v skladu z GB1957/DIN7162

Storaenovi merilniki prstanov stojijo kot dokaz natančnega inženiringa, ki je natančno zasnovan tako, da izpolnjuje mednarodne standarde GB1957 in DIN7162 – dve merilniki odličnosti v dimenzijski metrologiji. Ti merilniki, zasnovani za doseganje natančnosti do razreda H6, služijo kot glavni obročniki, ki postavljajo zlati standard za meritve premera izvrtine v panogah, kjer natančnost ni mogoče pogajati, od avtomobilske proizvodnje do vesoljske inženirske in industrijske proizvodnje strojev.

Naši jekleni merilniki, ki so bili oblikovani iz vrhunskega izlivnega jekla, so podvrženi strogemu postopku toplote za izboljšanje trdote in se upirali obrabi, kar zagotavlja dosledne zmogljivosti tudi v ostrih industrijskih okoljih. Nizka koeficient toplotne ekspanzije materiala zmanjšuje napake, ki jih povzročajo temperaturna nihanja, kar je ključna značilnost za ohranjanje zanesljivosti v globalnih proizvodnih nastavitvah. Vsak merilnik ima polirano površinsko obdelavo, kar zmanjšuje trenje med meritvami in zaščito pred naključnimi praskami, ki bi lahko ogrozile natančnost.

Naša ponudba izdelkov vključuje tako navadne gage za preglede z eno dimenzijo in komplete za merilnike obroča, ki povezujejo več velikosti, idealne za delavnice, ki zahtevajo vsestranske rešitve za nadzor kakovosti. Ne glede na to, ali potrebujete merilnik za preverjanje notranjega premera natančno obdelanega ležaja ali kalibriranje izvrtine hidravlične komponente, Shoraen ponuja konfiguracije, ki ustrezajo vašim specifičnim potrebam. Vsi merilniki se držijo načela merjenja GO/NO-GO: konec "GO" potrjuje dimenzijsko skladnost dela, medtem ko konec "ne-go" zagotavlja, da ne presega dovoljenih toleranc in racionalizira pregledne procese za učinkovitost.

Oznaka razreda H6 obroč pomeni našo zavezanost k zelo tesnim tolerancem-tipično znotraj ± 0,0005 mm za nominalne velikosti do 50 mm-kar pomeni naše merilnike, primerne za aplikacije, ki zahtevajo natančnost na mikronu. Ta stopnja natančnosti je potrjena z našimi lastnimi kalibracijskimi laboratoriji, opremljenimi z naprednimi interferometri in koordiniranimi merilnimi stroji (CMMS), s čimer zagotavlja, da se vsak merilnik izpolnjuje ali presega najstrožje mednarodne standarde tolerance. Vsak izdelek spremlja potrdilo o kalibraciji, ki svojo uspešnost povezuje z nacionalnimi metrološkimi standardi za popolno dokumentacijo o skladnosti.

Za stranke, ki iščejo merilnike obroča za prodajo, Storaen ponuja celovito specifikacijsko tabelo, ki zajema nominalne velikosti od 1,8 mm do 300 mm, z možnostmi za meritve metričnih in palcev. Poleg standardnih ponudb smo specializirani za rešitve po meri, vključno z nestandardnimi premerom, posebnimi površinskimi premazi (na primer kromirano oblogo za večjo korozijsko odpornost) in prilagojenimi sistemi za merilne sisteme za merjenje obroča za edinstvene industrijske aplikacije. Naša inženirska ekipa tesno sodeluje s strankami pri oblikovanju merilnikov, ki se spopadajo s posebnimi izzivi, od merjenja globokih vrtin v vesoljskih komponentah do pregleda notranjega premera miniaturnih medicinskih pripomočkov.

Izbira Storaena pomeni vlaganje v več kot le orodje – pridobite partnerja pri zagotavljanju kakovosti. Naši merilniki obroča za prodajo so podprti z vseživljenjsko garancijo proti materialnim napakam, poleg dostopa do našega globalnega omrežja za tehnično podporo. Ne glede na to, ali ste majhna strojna trgovina ali obsežni proizvajalec, naši izdelki zagotavljajo zanesljivost in natančnost, potrebno za vzdrževanje učinkovitosti proizvodnje in zmanjšanje dragih predelav. Zaupanje v Storaenova desetletja strokovnega znanja v merovanju: naši merilniki niso le instrumenti; So temelj vašega okvira nadzora kakovosti.

Storaenov sistem za prodajo za pregledovanje orodij: garancija s polnim ciklom od standardnih izdelkov do neizpolnjenih inšpekcijskih orodij

Storaenov sistem za prodajo za merilnike za obroč je več kot storitev-zaveza, da bo vaša merilna orodja v celotnem življenjskem ciklu zagotavljala dosledno natančnost. Ne glede na to, ali ste kupili naše standardne izdelke za merilnike zvonjenja ali sodelovali z nami pri orodjih za pregledovanje, ki niso pomočnik, nudimo podporo od konca do konca, ki obsega umerjanje, vzdrževanje in tehnično znanje, kar krepi našo vlogo vašega zaupanja vrednega partnerja pri nadzoru kakovosti.

Za stranke, ki kupujejo merilnike obroča za prodajo iz našega standardnega obsega – vključno z navadnimi merilniki obroča, kompleti za merilnike obroča in merilniki glavnih obročev – začnemo s sledljivimi kalibracijskimi potrdili, ki potrjujejo skladnost z GB1957, DIN7162 in mednarodnimi standardi razreda Ring GAUGE (do H6 natančnosti). Naši globalni servisni centri ponujajo letne storitve ponovne kalibracije z uporabo najsodobnejših interferometrov za zagotovitev, da vaši merilniki ohranjajo natančnost tudi po letih uporabe. To je ključnega pomena za panoge, kot sta vesoljski in avtomobil, kjer zanesljivost merjenja merilnikov obroča neposredno vpliva na kakovost proizvodnje in skladnost.

Za nestandardna orodja za pregledovanje, ki ne pomaga, naša inženirska ekipa nudi prilagojeno podporo od zasnove do uvajanja. Če vaša edinstvena aplikacija zahteva jekleni merilnik obroča s specializiranimi prevlekami, razponi podaljšane velikosti ali specifikacijami za toleranco po meri, ponujamo spremembe po nakupu in storitve za naknadno opremljanje. Naši tehniki tesno sodelujejo z vašo ekipo pri odpravljanju izzivov merjenja, ne glede na to, ali optimizirajo merilnik obroča za proizvodne linije z visokim obsegom ali reševanje vprašanj združljivosti v zapletenih obdelovalnih okoljih.

Vsak merilnik obroča SHORAEN – ne glede na vrsto – prihaja z življenjsko garancijo proti materialnim napakam, kar odraža naše zaupanje v trajnost naših jeklenih in karbidnih konstrukcij. Za obrabo od običajne uporabe ponujamo stroškovno učinkovite rešitve za popravilo, vključno s površinsko obnovitvijo za polirane zaključke in dimenzijsko prerazporeditev za merilnike, ki so izpostavljeni skrajnim delovnim pogojem. Naš cilj je podaljšati operativno življenjsko dobo svojih orodij, zmanjšati nadomestitvene stroške, hkrati pa ohraniti natančnost, od katerih so odvisni vaši procesi.

Tehnična podpora je v središču naše filozofije po prodaji. Naša 24/7 ekipa za storitve za stranke-ki jo vodijo strokovnjaki za merovanje-odpravljajo odpravljanje odpravljanja napak za neskladja za merjenje, kar vam pomaga razlikovati med težavami, povezanimi z orodjem, in napakami v procesih. Ponujamo tudi brezplačne učne vire, kot so video vodniki o ustreznem ravnanju z merilniki obroča, najboljšim praksam shranjevanja za preprečevanje korozije in nasvete za vključevanje merilnikov v avtomatizirane sisteme za nadzor kakovosti.

Izbira Storaena pomeni pridobivanje duševnega miru skozi poprodajni ekosistem, ki daje prednost vaši operativni učinkovitosti. Ne glede na to, ali uporabljate en sam navadni obroč za osnovne inšpekcijske preglede ali zapleten glavni obroč za revizije certifikata ISO, naša podpora raste z vašimi potrebami. Ne prodajamo samo orodij; Zagotavljamo, da ostajajo bistvena sredstva v vašem okviru zagotavljanja kakovosti, ki ga podpirajo strokovno znanje in viri svetovnega vodje na področju natančnosti merovanja. Zaupajte v Storaenu, da bodo vaše meritve natančne, vaše procese skladne in vaše podjetje premikajo naprej – na daljavo in za prihodnja leta.
