Vodilna železnica

Kraj izvora: Hebei, Kitajska

Garancija: 1 leto

Prilagojena podpora: OEM, ODM, OBM

Blagovna znamka: Storanska

Številka modela: 2008

Material: HT200-HT300

Natančnost: prilagojena

Način delovanja: prilagojen

Teža predmeta: prilagojena

Kapaciteta: prilagojena

Specifikacija: dolžine 1500-4000 mm ali prilagodite

Površina: T-rezine

Trdota delovne površine: HB160-240

Površinska obdelava: obdelava

Postopek livarne: Vlivanje smole peska

Slika: Slikanje s temeljnim premazom in obrazom

Površinska prevleka: olje za kislice in plastiko obloženo ali prekrito z antikorozijo

Natančnost ocena: 2-3

Delovna temperatura: (20 ± 5) ℃

Embalaža: škatla iz vezanega lesa

Čas svinca

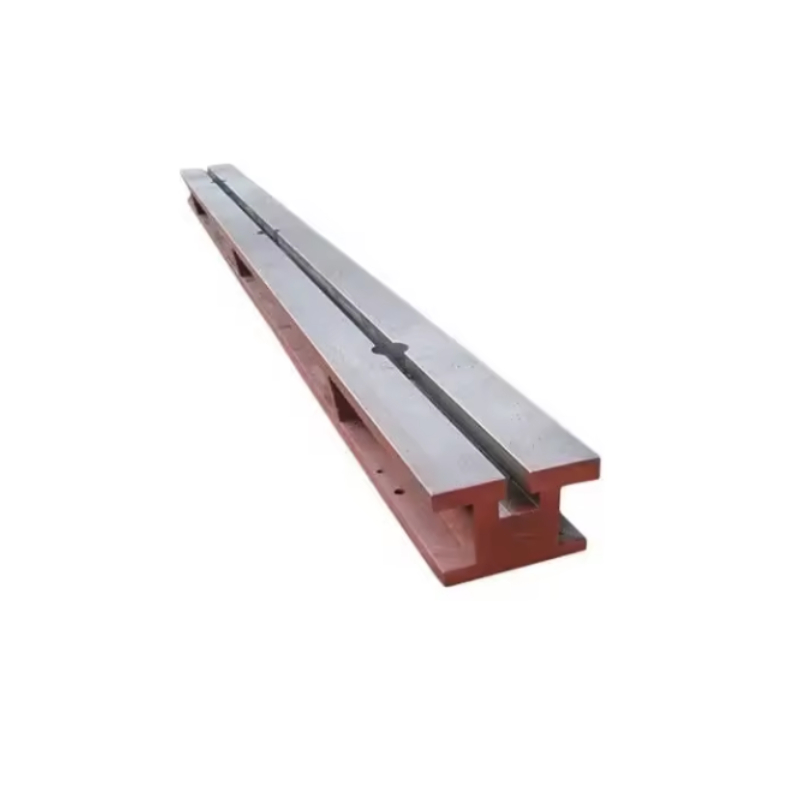

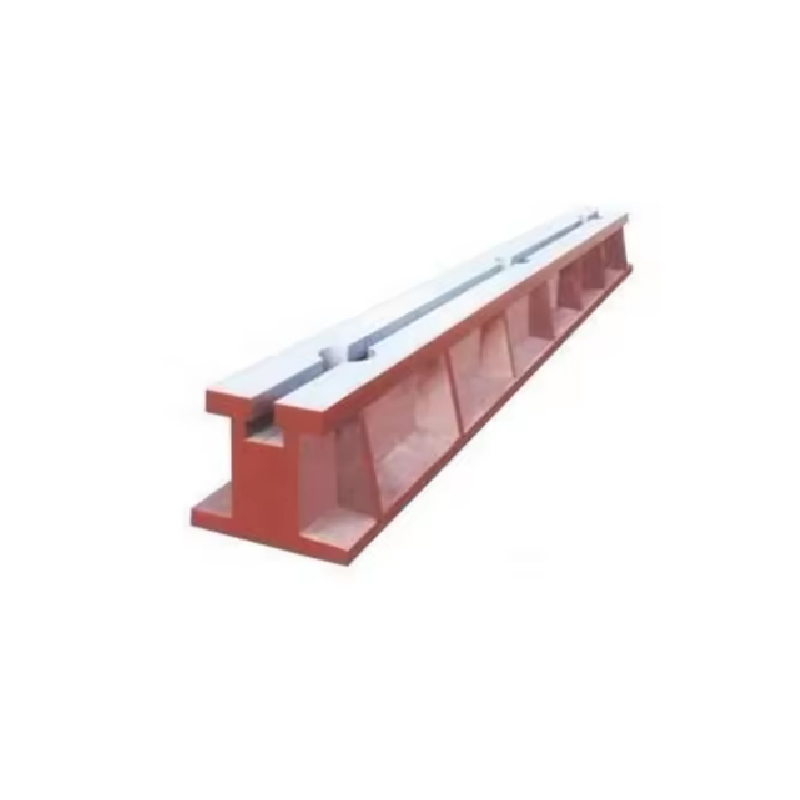

Izdelani izdelki iz litega železa T-Groove so znani tudi kot: zemeljska tirnica, t-unge zemeljska tirnica, zemeljski žarek, železo z zemeljskim žlebom, železo za temeljni utor, enojna ploščad za T-Groove, železna železna železnica.
Glavni namen zemeljske železnice iz litega železa je oblikovati in sestaviti v platformo iz litega žarka na podlagi fiksnih točk opreme. Uporablja se predvsem za montažo, testiranje, varjenje in pregled velike opreme.

Materialne prednosti zemeljskih tirnic iz litega železa:
Prednosti zemeljskih tirnic iz litega železa: z uporabo železovih zemeljskih tirnic ni treba prepraviti na velike ploščadi, ki prihranijo materialne stroške in zavzemajo majhen prostor, kar ima za posledico visoko stroškovno učinkovitost.

Material zemeljske železnice iz litega železa je visoko trdno sivo litoželezno železo HT200-250, z delovno površinsko trdoto HB170-240. Igranje je doživelo dva kroga umetnega žarjenja pri 600 ℃ -700 ℃ ali naravnem staranju 2-3 leta, da bi popolnoma odstranili notranji stres, s stabilno natančnostjo in dobro odpornostjo na obrabo.

Vlivanje peska za smolo: Kako vodnik železniške proizvodnje zagotavlja stabilnost

Natančnost v linearnih vodniških tirnicah se začne s proizvodno odličnostjo. Storaen uporablja napredno litje peska za smolo za inženirstvo težkih linearnih vodnikov, ki zagotavljajo neprimerljivo stabilnost za vesoljsko, avtomobilsko in težke industrije. Tukaj je opisano, kako naš postopek zagotavlja zanesljivost in zmogljivost vseh vrst vodnikov:

1. Materialna odličnost: HT200-HT300 litega železa za industrijske potrebe

Vlivanje peska smole se začne z izbiro HT200-HT300 sivega litega železa (160–240HB trdote), izbran za:

Uravnotežena trdnost: 200–300MPA Natezna trdnost podpira 5–50 ton gibljive opreme, ki je idealna za težke linearne vodniške tirnice.
Stresna odpornost: Enotna struktura zrn zmanjšuje notranji stres za 40% v primerjavi z zelenim peskom, kar zmanjšuje upogibanje v 10 ° C – 40 ° C okolja za dosledne zmogljivosti tirnic.

2. natančno oblikovanje za zapletene geometrije

Smoli smola, ki se ukvarja:

Natančnost CNC-vzorca: dimenzije T-reže (širina 14–36 mm, globina 8–20 mm), dosežena z natančnostjo ± 0,1 mm za brezhibno integracijo s sistemi za avtomatizacijo.
Stabilnost jedra: Notranja jedra ohranjajo 0,05 mm/m naravnost, preprečujejo okvare in zagotavljajo ravnost razreda 2–3 (≤0,02 mm/m za 2000 mm tirnice) – kritična za natančnost.

3. Toplotna obdelava za trajnost in stabilnost

3-stopenjski postopek poveča zmogljivost železnic:

Razbremenitev stresa (550 ° C/4H): odpravlja 90% stresa v liti, da se prepreči deformacija med obdelavo/transport.
Normalizacija: izpopolni strukturo zrn za 2x daljši upornost obrabe v aplikacijah z visokim ciklom (10.000+ ciklov obremenitve).
Površinsko brušenje: zaključi do RA ≤1,6 μm za gladko gibanje in minimalno trenje v avtomatiziranih sistemih.

4. Prilagodljiva velikost in obremenitvena zmogljivost

Storaen se prilagodi vsem vodnikom velikosti tirnice in potrebe po obremenitvi:

Standardni razpon: dolžina 1500–4000 mm, širina 200–500 mm za skupno uporabo; Velikosti po meri do 6000 mm za prevelike stroje.
Okrepljena zasnova: Spletne strukture povečajo zmogljivost obremenitve za 30% (do 80 ton/m) brez dodane teže, idealno za vesoljsko sklop, ki zahteva natančnost in mobilnost.

5. SHORAEN -ova prednosti

Vsestranskost: proizvaja vse vodilne tirne tirnice-od lahkih natančnih tirnic do robustnih modelov s težkimi dežurnimi modeli-z enako natančnostjo.
Zagotavljanje kakovosti: 3D lasersko skeniranje/CMM testiranje zagotavlja skladnost z GB/T 1958-2017/ISO 1101, podprto z enoletno garancijo proti dimenzionalnemu odmiku.
Učinkovitost: 500PC/dnevna zmogljivost v 7 dneh prinaša standardne tirnice, rešitve po meri v 4–6 tednih – uravnoteži hitrost in stabilnost.

Stabilnost v linearnih vodniških tirnicah je zasnovana, ne naključna. Shoraenovo smolo peščeno pesek združuje vrhunske materiale, natančno oblikovanje in strogo toplotno obdelavo, da se dostavi težje linearne vodniške tirnice in strojne tirnice, ki izpolnjujejo najtežje industrijske zahteve. Danes raziščite naše vrste vodnikov in doživite razliko, ki jo napredno proizvodnja izdeluje v zmogljivosti opreme in dolgoživosti.

Kako vodilne tirnice nadomeščajo površinske plošče iz litega železa za prihranke

Tradicionalne površinske plošče iz litega železa prevladujejo v industrijskem sestavljanju in pregledu, vendar njihovi veliki, fiksni velikost in visoki stroški vzdrževanja izpodbijajo sodobno proizvodno učinkovitost. Storaen uvaja linearne vodniške tirnice kot stroškovno učinkovito alternativo, ki zagotavlja natančnost, prožnost in do 30% skupnih prihrankov stroškov v primerjavi z običajnimi ploščami. Tukaj je opisano, kako naše vodniške tipe na novo definirajo industrijsko delo:

1. zasnova varčevanja s prostorom: 50-odstotno zmanjšanje odtisa

Plošče iz litega železa (npr. 2000×1500 mm) zahtevajo obsežen talni prostor in težke temelje, vendar Storaenove težke linearne vodniške tirnice ponujajo modularne, racionalizirane rešitve:

Navpična in vodoravna prilagodljivost: navpične vodilne tirnice (npr. 1500 mm višinski modeli) se navpično pritrdijo na stene ali stojala, kar ustvarja 3D -sestavne delovne prostore, ne da bi pri tem žrtvovali talne površine – Ideal za kompaktne robotske celice ali avtomatizirane varilne postaje.
Prilagodljive dolžine: Standardna vodnik velikosti tirnice se giblje od 1000–4000 mm, z brezhibnim spajanjem za prevelike aplikacije (do 6000 mm), kar zmanjšuje materialne odpadke za 40% v primerjavi z vrhunskimi ploščami iz litega železa.

2. stroškovno učinkovita natančnost brez kompromisa

Medtem ko plošče iz litega železa dosegajo ravnost razreda 2 (≤0,02 mm/m), se Storaenove linearne vodniške tirnice ujemajo s to natančnostjo pri 30% nižje vodniške železniške cene:

Učinkovitost materiala: konstrukcija litega železa HT200 (trdota 180 KB) porabi 25% manj materiala kot trdne površinske plošče, hkrati pa ohranja 50 ton/m obremenitve, uravnoteži togost in ekonomičnost.
Zmanjšano vzdrževanje: protikorozijsko olje za kiseče (debelina 5 μm) ščitijo pred hladilno tekočino in vlažnostjo, ki podaljša življenjsko dobo storitve za 2x v primerjavi z neobdelanimi ploščami, ki zahtevajo letno ponovno obnavljanje (5000 USD+ stroški za velike plošče).

3. Prilagodljivost za dinamične delovne tokove

Fiksne plošče iz litega železa se spopadajo s spreminjanjem potreb po proizvodnji, vendar se naše vodniške tipe železnic odlikujejo v vsestranskosti:

Modularna zasnova T-reže: 14–36 mm široke reže (± 0,1 mm toleranca) Sprejemajo sponke s hitrim sproščanjem, robotske roke ali merilna orodja, ki omogočajo 5-minutno rekonfiguracijo napetosti v primerjavi z 2+ urami za nastavitve na plošči.
Težka zmogljivost: ojačane težke linearne vodniške tirnice (80 ton/m obremenitve) Podpirajo veliko opremo, kot so komponente žigosanja tiska ali odseki za vesoljsko truplo, ki nadomeščajo sklope z več ploščami z enim železniškim sistemom, ki poenostavijo poravnavo.

4. SHORAEN -ov vrednostni predlog: več kot le prihranki stroškov

Hitra uvajanja: vnaprej je na voljo železniška ladja, pripravljena za namestitev, zmanjšanje časa nastavitve za 60% v primerjavi z izravnavo in zasidranimi ploščami iz litega železa.
Rešitve po meri: Potrebujete protimagnetne premaze za montažo elektronike ali prevelike vodniške velikosti tirnice za proizvodnjo vetrnih turbin? Naša ekipa OEM v 4–6 tednih dostavi krojene tirnice za vodnike, brez doplačil za minimalno naročilo.
Zagotavljanje kakovosti: Vsaka železnica izpolnjuje geometrijske tolerance GB/T 1958–2017 in vključuje enoletno garancijo-kar pomeni tveganje za vlaganje v nadaljnje proračunske alternative.

5. Aplikacije, kjer prihranki stroškov ustrezajo uspešnosti

Avtomobilski sklop: zamenjajte 3m² plošče iz litega železa z dvema 2000 mm težkimi linearnimi vodniki, prihranite 10.000 USD pri stroških vnaprej in 20% talnega prostora za poravnavo blokov motorja.
Aerospace Tooring: Lahke linearne vodilne tirnice (30% lažje od enakovrednih plošč) zmanjšujejo potrebe po obremenitvi žerjava med pregledom komponent kril, kar znižujejo stroške operativne energije.
Splošna obdelava: Prenosne vodilne tirne tirnice (50–100 kg teže) Odpravite potrebo po stalnih ploščah, ki so idealne za trgovine z delovnim mestom s pogostim rekonfiguracijo opreme.

Ne dovolite, da zastarele plošče iz litega železa izčrpajo vaš proračun in talni prostor. Storaenove linearne vodniške tirnice zagotavljajo natančnost, ki jo potrebujete, z delcem stroškov, z modularnostjo za prihodnje delovanje. Od težkih linearnih vodniških tirnic za industrijske velikane do prilagodljivih vodnikov tirnic za nišne aplikacije, na novo definiramo vrednost v rešitvah za obdelovanje. Danes raziščite naše konkurenčne vodnike železniške cene in začnite varčevati, ne da bi pri tem žrtvovali uspešnost.

•
• Opis besedila slike 1
•
•

Specifikacija in model (dolžina x širina x višina) (enota: mm)

1500 x 150 x 150 1500 x 200 x 150 1500 x 250 x 300 1500 x 300 x 400

2000 x 200 x 300 2000 x 250 x 300 2000 x 300 x 350 2000 x 350 x 350

2500 x 200 x 300 2500 x 250 x 300 2500 x 300 x 350 2500 x 300 x 400

2750 x 200 x 300 2750 x 250 x 300 2750 x 300 x 350 2750 x 300 x 400

3000 * 300 * 300 3000 * 300 * 350 3000 * 300 * 400 3000 * 320 * 400

3200 * 300 * 300 3200 * 300 * 350 3200 * 300 * 400 3200 * 320 * 400

3500 * 300 * 300 3500 * 300 * 350 3500 * 300 * 400 3500 * 320 * 400

4000 x 300 x 300 4000 x 300 x 350 3500 x 300 x 400 4000 x 320 x 400

4500 x 300 x 350 4500 x 300 x 400 4500 x 320 x 400 4500 x 350 x 400

5000 x 300 x 400 5000 x 350 x 400 5000 x 400 x 450

Tehnična specifikacija iz litega železa T-reznega vodnika:
