T -tip cedilo

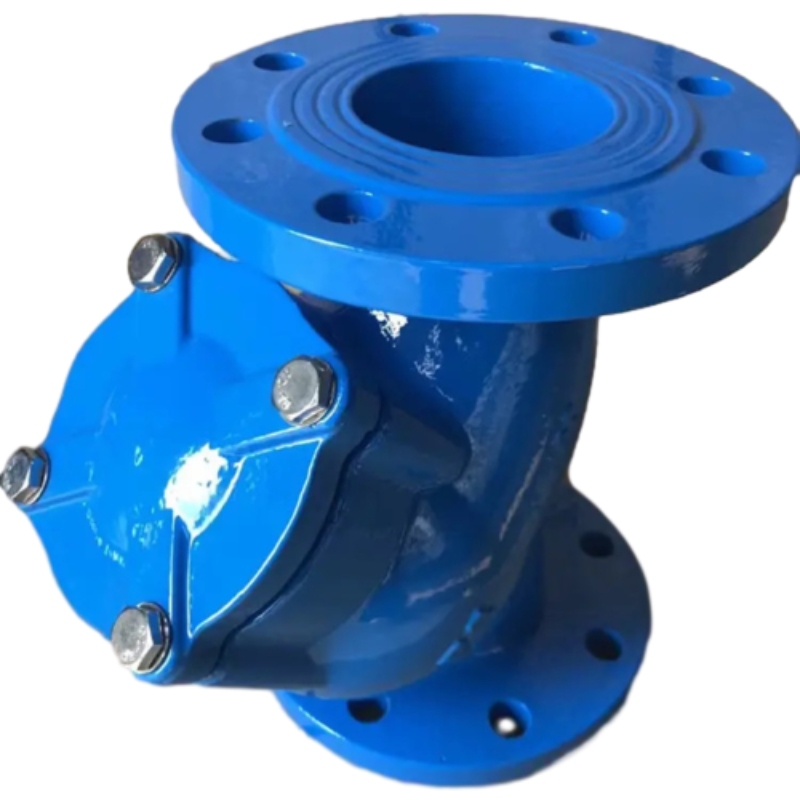

Struktura filtra tipa Y ima nizko upornost in priročen odvajanje kanalizacije.

Razlog, zakaj je filtrirni zaslon narejen v obliko cilindrične košare za filtriranje, je povečati svojo trdnost, ki je močnejša od zaslona z enim slogom, prirobnica pa na spodnjem koncu vmesnika v obliki črke Y je mogoče občasno odstraniti delce, odložene v filtrirni košari.

Filter tipa Y ima značilnosti napredne strukture, majhnega upora in priročnega odvajanja kanalizacije. Primerni medij filtra tipa je lahko voda, nafta in plin. Na splošno je vodno omrežje 18-30 mreže, prezračevalno omrežje je 10-100 mreže, omrežje za prehod na olje pa 100-480 mreže. Filter košarice je sestavljen predvsem iz priključnih cevi, glavne cevi, filtrirne modre, prirobnice, prirobnice in pritrdilnih elementov. Ko tekočina vstopi v filter modro skozi glavno cev, se trdni delci nečistoče blokirajo v filtrirnem modrini, čista tekočina pa prehaja skozi filtrirno modro in se izpusti iz filtrirne vtičnice.

1. Lepo modeliranje, luknja za testiranje tlaka je prednastavljena na telesu.

2. priročna in hitra uporaba. Glede na zahtevo uporabnika je mogoče, da spremenite privitani čep na telesu v kroglični ventil in pustimo, da se njegova vtičnica priključi na kanalizacijsko cev, to lahko naredi, da odstrani kanalizacijo s pritiskom, medtem ko ne odstrani motorja.

3. Filtriranje zaslonov različnih natančnosti filtriranja je mogoče zagotoviti glede na zahtevo uporabnika, zaradi česar je zaslon filtriranja očiščen bolj priročno.

4. tekoči kanal je zasnovan znanstveno in razumno, z manjšo odpornostjo na pretok in večjim pretokom. Skupna površina mreže je 3-4-krat večja od DN.

5. Teleskopski tip naredi namestitev in odstranjevanje bolj priročno.

Funkcija cedenja y

V različnih industrijskih aplikacijah je učinkovito delovanje strojev in sistemov najpomembnejše. Ključna komponenta, ki zagotavlja zanesljivost in dolgo življenjsko dobo teh sistemov, je cedilo tipa Y. Ta naprava, ki je pogosto spregledana, igra instrumentalno vlogo pri ohranjanju celovitosti tekočine.

Primarna funkcija cedila tipa Y je filtriranje neželenih naplavin in delcev iz pretoka tekočine. To lahko vključuje umazanijo, rje, lestvico in druge onesnaževalce, ki bi lahko povzročili poškodbe črpalk, ventilov in druge opreme na nižji stopnji. Z učinkovito zajemanjem teh nečistoč cedilo Y tipa ščiti celoten sistem, zmanjšuje stroške vzdrževanja in preprečuje nepričakovane izpade.

To, kar loči cedilo tipa Y, loči od drugih filtrirnih naprav, je edinstvena zasnova. Cedilo, imenovano po telesu v obliki črke, ima zaslon, ki zajame delce, hkrati pa omogoča, da tekočina prehaja skozi. Ta zasnova olajša enostavno vzdrževanje; Ko se cedilo zamaši, ga je mogoče enostavno očistiti ali zamenjati, ne da bi motili pretok sistema. Ta udobje je pomembna prednost v okoljih, kjer je neprekinjeno delovanje ključnega pomena.

Na cenah tipa se običajno uporabljajo v različnih panogah, vključno z obdelavo vode, kemično predelavo ter nafto in plinom. Uporabljajo se lahko v konfiguracijah vodoravnih in navpičnih cevovodov, zaradi česar so vsestranski za različne aplikacije. Razumevanje posebnih zahtev vašega sistema bo pomagalo pri izbiri ustreznega cevnika tipa Y, kar bo zagotovilo optimalno delovanje in zaščito.

Za zaključek je cedilo tipa Y bistvena sestavina v številnih sistemih za ravnanje s tekočino. Njegova funkcija sega nad zgolj filtriranje; Izboljša zanesljivost celotne operacije in na koncu zagotavlja učinkovitost in stroškovno učinkovitost. Z vlaganjem v desno cedilo Y lahko podjetja zaščitijo svojo opremo in vzdržujejo nemotene operativne tokove, kar poudarja pomen te pogosto podcenjene naprave.

Od DN15 do DN400: Kako ta celica tipa postane glavni cevovod

Storaenova cedila Y-tipa nastavi standard za vsestransko zaščito cevovodov, ki ponuja neprimerljivo velikost velikosti-od kompaktnega DN15 (0,5 ”) do industrijskega razreda DN400 (16 ”)-ki se brezhibno prilagaja stanovanjskim, komercialnim in težkim industrijskim industrijskim aplikacijam. Kot vodilni kovinski cevnik in ponudnik cedilnih litinskih cedil kombiniramo robustne materiale, natančno inženiring in prilagodljive funkcije, da bi zagotovili univerzalno rešitev za lovljenje rje, lestvice, peska in drugih trdnih snovi na vseh lestvicah cevovodov.

Oblikovanje velikosti za vsako aplikacijo

1. Miniaturni sistemi (DN15 – DN50 / 0,5 ” – 2”)

Ti filtri tipa Y (npr. DN25) so idealni za stanovanjske vodovode, enote HVAC in majhne stroje, ki imajo lahka telesa iz litega železa ali ogljikovega jekla z navojnimi priključki, kar zagotavlja enostavno namestitev v tesnih prostorih. Zaslon iz nerjavečega jekla z 20–200 (304/316L) odstrani delce, ki so majhni do 75 μm, zaščiti pipe, ventile in črpalke brez omejitve pretoka – kritično za vzdrževanje vodnega tlaka v apartmajskih kompleksih ali komercialnih kuhinjah.

2. industrijski cevovodi srednje velikosti (DN65-DN200 / 2.5 ”-8”)

Delovni konj proizvodnih obratov in komunalnih omrežij, teh prirobnic (RF/FF povezave na SH/T3411) Trajnost in učinkovitost ravnotežja:

Težka konstrukcija: ohišja za duktilno železo ali WCB iz ogljikovega jekla qt450 zdrsnejo tlačno oceno do 16MPa in temperature od -5 ° C do 450 ° C, zaradi česar so primerni za paro, olje in kemične medije.
Optimizirana filtracija: zasnova v obliki črke Y poveča območje filtra za 40% v primerjavi z vgrajenimi modeli, kar zmanjšuje padec tlaka in omogoča 99-odstotno stopnjo zajema za 50–500 μm delcev-popolna za zaščito črpalk, toplotnih izmenjevalnikov in krmilnih ventilov pri predelavi hrane ali petrokemičnih linij.

3. Obsežni industrijski sistemi (DN250-DN400 / 10 ”-16”)

Za elektrarne, rafinerije in morske aplikacije naša prevelika celica Y prinašajo brezkompromisne zmogljivosti:

Okrepljena struktura: Odebeljene prirobnice in rebrasta telesa obravnavajo 2000+ kg obremenitev in tokove z visoko hitrostjo, medtem ko center za hitro sproščanje omogoča varno, učinkovito odstranjevanje odpadkov brez razstavljanja cevovoda-za zmanjšanje izpadov v neprekinjenih proizvodnih okoljih.
Rešitve mrež po meri: izberite 10–480 mrežnih filtrov (nerjavečega jekla ali monela), da se ujemajo s posebnimi potrebami medijev, od grobe filtracije peska v sistemih hladilne vode do odstranjevanja drobnih delcev v farmacevtskih cevovodih.

Univerzalne funkcije za brezhibno integracijo

Vsestranskost povezave: Na voljo z navojnimi, varjenimi ali prirobnicami, naša celica tipa Y ustreza standardom ASME, DIN in JIS, kar odpravlja prelaze adapterjev v globalnih projektih.
Nizka vzdrževalna zasnova: Košarica in izbirni odtočni ventil omogočata enostaven odvajanje naplavin, ne da bi odstranili cedilo, medtem ko mrežaste zaslone za večkratno uporabo zmanjšajo stroške obratovanja za 30% v primerjavi z alternativami za enkratno uporabo.
Možnosti materiala: Izberite iz litega železa (stroškovno učinkovito za vodo/plin), nerjaveče jeklo (korozijsko odporno za kemikalije) ali duktilno železo (visoka trdnost za skrajne tlake)-zagotovite prave vrste cedilo za vsako delovno stanje.

Zakaj Storaen vodi v filtraciji v polni velikosti

Potrjena zanesljivost: ISO 9001-skladen in preizkušen na standardih GB/T14382, vsaka cedilo vključuje materialno poročilo in potrdilo o preskusu tlaka, ki zagotavlja varnost v kritičnih aplikacijah.
Inženirsko strokovno znanje: Naša ekipa pomaga izbrati optimalno cedilo tipa Y glede na pretok, vrsto medija in natančnost filtracije-tudi za nestandardne cevovode (npr. Zmanjšanje majic ali postavitev prirobnic po meri).

Rešite vse izzive naplavin cevovodov

Ne glede na to, ali zaščita stanovanjskega grelnika vode, vzdrževanje tovarniške proizvodne linije ali zavarovanje hladilnega sistema morskega plovila, Storaenova cedilo Y-tipa, ki vključuje Y-tipa, zagotavlja dosledne zmogljivosti. S kombiniranjem trajnosti cedil iz litega železa Y, prilagodljivosti prirobničnih cedil in natančnosti filtrov tipa Y smo ustvarili univerzalno rešitev, ki dokazuje: Ko gre za zaščito cevovodov, ena velikost ne ustreza vsem-vendar naša ponudba to počne.

Kemični rešitelj cevovoda: Kako tipijo cevnice, ki lovijo rje in ščitijo črpalke in ventile

Pri kemični obdelavi, rje, obsega in kovinski naplavini predstavljajo tiho grožnjo črpalkom, ventilom in natančnim instrumentom-dokler SHOREEN-ove cevnice Y-tipa stopijo. Načrtovane za ostra industrijska okolja, naših vrst cedil deluje kot prva obrambna linija, ki zagotavljajo neprekinjeno pretok, medtem ko varujejo kritično opremo. Tukaj je opisano, kako naša cedila Y postane nepogrešljiv skrbnik kemičnih cevovodov.

Natančna filtracija: ustavljanje rje v svojih sledeh

Edinstven dizajn filtra Y-tipa je ključnega pomena za njegovo zaščitno moč:

Oklep iz nerjavečega jekla: na voljo v 10–480 mrežici (304/316L), zaslon lovi delce, ki so majhni kot 30 μm – vključno z rjo iz kosmičev, žlindre za varjenje in fragmentom katalizatorja – z 99 -odstotno hitrostjo zajema. V dovodnih linijah črpalke preprečuje erozijo rotorja, medtem ko v krmilnih ventilih ustavi obrabo sedeža, ki bi lahko privedla do puščanja ali neuspele regulacije.
Optimizacija pretoka v obliki črke: Kotno ohišje poveča območje filtracije za 30% v primerjavi z vgrajenimi modeli, kar zmanjšuje padec tlaka in omogoča, da se naplavine naselijo v košarici, ne da bi motili tok-kritičen za vzdrževanje konsistentnega tlaka v reaktorskih dovodnih linijah ali destilacijskih stolpcih.

Trajnost za agresivne kemične medije

Kemični cevovodi zahtevajo kovinske cevile, ki se upirajo koroziji in visoki temperaturi:

Materialna odličnost: Izbirate lahko med celicami iz litega železa Y (qt450 duktilno železo za zmerne korozivne medije) ali variante iz nerjavečega jekla (316L za ostre kemikalije, kot je žveplova kislina), obe, ki so ocenjeni za temperature do 450 ° C, in pritiski na 16MPa.
Prirobnica: Prirobnici (RF/FF priključki na SH/T3411) zagotavljajo integracijo, ki je neprepustna, z odebeljenimi prirobnicami, ki prenesejo toplotno širitev v cevovodih, ogrevanih s paro, kar preprečuje okvare sklepov, ki bi lahko izpostavili sisteme onesnaževalcem.

Strateška umestitev za največjo zaščito

1. Zaščita črpalke

Nameščeno navzgor od centrifugalnih črpalk, naša cedilo Y-tipa blokira delce rjave iz poškodb rezila rotorja, zmanjšanje vibracij in razširitev življenjske dobe črpalke za 25%. Pri kemičnih merjelnih črpalkah preprečuje zamašitev sedežev ventila, kar zagotavlja natančno odmerjanje v procesih polimerizacije.

2. Ohranjanje ventilov

Za globinske ventile in povratne ventile v linijah visoke čistosti fina mreža cedilo (200–480 mrežice) ustavi pod milimetrske naplavine pred ogrožanjem tesnjenih površin, pri čemer se izogne dragim zaustavitvam za popravila ali zamenjave ventilov.

3. Stabilnost procesa

Zgoraj od toplotnih izmenjevalnikov ali filtrov preprečuje, da bi se preganjali od nahajališč, ohranjajo učinkovitost prenosa toplote in zmanjšali frekvenco čiščenja v vezjih hladilne vode.

Zaščitite svoje kemijske procese danes

V kemičnih rastlinah, kjer lahko celo en delček moti proizvodnjo, Storaenove cevnice Y prinašajo natančnost filtracije in robustno trajnost, potrebno za zaščito črpalk, ventilov in celovitosti procesov. S kombiniranjem napredne tehnologije mrež s kemično odpornimi materiali naših vrst cedil pretvorijo tveganja, povezana z Rust, v mir-zato lahko vaši cevovodi delujejo z največjo učinkovitostjo, iz dneva v dan. Raziščite naše rešitve filtra tipa Y in odkrijte, zakaj nam panoge zaupajo, da bodo njihovi kritični sistemi čisti, varni in močni.

Kaj je cedilo tipa Y in kako deluje?

AY Type Dedilo je ključna sestavina v tekočih sistemih, zasnovana za filtriranje nečistoč in naplavin iz cevi. Njegova edinstvena konfiguracija v obliki črke Y omogoča učinkovit pretok, hkrati pa zmanjšuje padce tlaka. Cedilo ima mrežni zaslon, ki zajame delce, ko tekočina prehaja skozi, in zagotavlja, da vaš sistem deluje gladko in učinkovito.

Iz katerih materialov je cedilo tipa Y?

Naša ceda Y Type je izdelana iz kakovostnega nerjavečega jekla, ki zagotavlja odlično korozijsko odpornost in trajnost. Ta izbira materiala zagotavlja dolgo življenjsko dobo in zanesljivost, zaradi česar je naša cedila primerna za različne uporabe v različnih panogah, vključno z vodo, nafto in plinom.

Ali je mogoče cedilo tipa namestiti v kateri koli položaj?

Da, cedilo tipa je vsestransko in ga je mogoče namestiti v vodoravne ali navpične usmeritve. Vendar priporočamo upoštevanje posebnih smernic za namestitev, da ohranite optimalno delovanje in zagotovite učinkovito filtracijo. Za najboljše prakse vedno glejte priročnik za izdelke.

Kako očistim ali vzdržim cedilo tipa Y?

Vzdrževanje cedila tipa Y je razmeroma preprosto. Priporočamo periodične preglede, ki temeljijo na čistosti tekočine in stanju mrežnega zaslona. Če želite čistiti, lahko odvijete pokrov cevnika, odstranite mrežo in jo izperite z vodo ali uporabite ustrezne čistilne raztopine. Redno vzdrževanje pomaga zagotoviti dolgoročno funkcionalnost in zmanjšuje potencialni izpad.

Kakšna je največja ocena tlaka za cedilo tipa Y?

Naša ceda Y Type je zasnovana tako, da upravlja z največjo oceno tlaka do 150 psi, zaradi česar je primerna za večino standardnih aplikacij. Vendar pa se za podrobne informacije o podrobnih informacijah o gradientih tlaka obrnite na specifikacije izdelka, saj lahko uporaba cedilo, ki presega njegovo ocenjeno zmogljivost, povzroči težave v vašem sistemu.

Ali je celica tipa Y primerna za visokotemperaturne aplikacije?

Da, naša cedila tipa je zasnovana tako, da prenese visoke temperature, ki se običajno srečujejo v industrijskih aplikacijah. Konstrukcija iz nerjavečega jekla zagotavlja, da cedilo ohranja svojo celovitost tudi pod ekstremno vročino. Za posebne omejitve temperature za podrobna navodila glejte specifikacije izdelka.

Katere velikosti so na voljo za cedilo tipa Y?

Ponujamo cedilo Y v različnih velikostih, da ustrezamo vašim posebnim potrebam, ki sega od 1 palca v premeru 6 palcev. Preverite naš seznam izdelkov za razpoložljive velikosti in izberite tisto, ki se najbolje ujema z dimenzijami cevovoda.
